ADV7160KS140

Общее описание

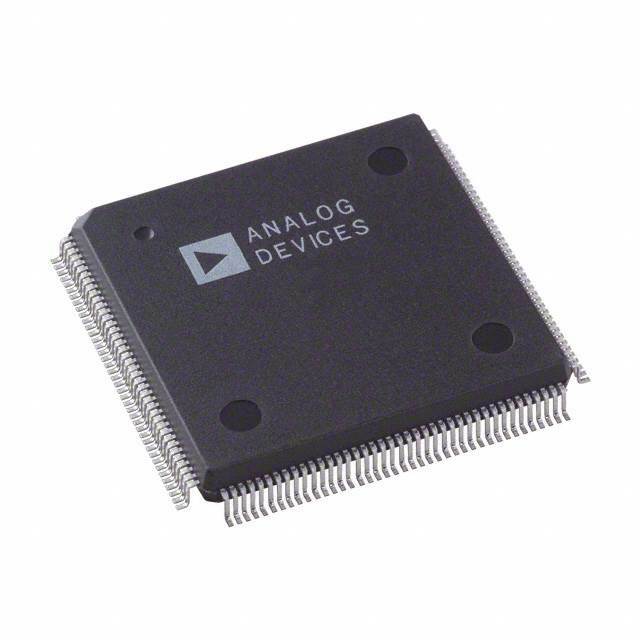

ADV7160KS140 – это высокопроизводительный видео RAM-DAC от компании Analog Devices, предназначенный для преобразования данных цифрового видеосигнала в аналоговый RGB-сигнал. Устройство интегрировано в 160-контактный MQFP корпус и поддерживает работу на частоте до 140 МГц.

Преимущества

• Высокая скорость работы: Поддержка частоты до 140 МГц, что обеспечивает высокую пропускную способность данных.
• Высокое качество изображения: 10-битный видеовыход обеспечивает точную цветопередачу и высокое качество изображения.
• Интеграция: Комбинация RAM и DAC в одном устройстве упрощает проектирование и уменьшает количество компонентов на плате.
• Надежность: Производитель Analog Devices славится высокой надежностью и качеством своих изделий.

Недостатки

• Устаревший статус: Компонент имеет статус "Обsolete", что делает его труднодоступным для новых разработок.
• Потребляемая мощность: Высокая производительность требует повышенного потребления энергии.

Типовое использование

• Профессиональное видеонаблюдение и обработки видео
• Мультимедийные скоростные системы
• Графические рабочие станции
• Цифровые HDTV-проекционные системы

Рекомендации по применению

• Внимательно следуйте технической документации от Analog Devices для оптимального использования всех возможностей микросхемы.
• Учитывайте требования к теплоотведению при проектировании устройства, поскольку высокоскоростная работа может генерировать значительное количество тепла.
• Используйте подходящие блоки питания, чтобы обеспечить стабильное напряжение в диапазоне 4.75V ~ 5.25V.

Основные технические характеристики

• Тип устройства: Video RAM-DAC
• Интерфейс управления: Serial
• Напряжение питания: 4.75V ~ 5.25V
• Рабочая частота: До 140 МГц
• Разрешение выхода: 10 бит
• Корпус: 160-контактный MQFP (28x28)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• ADV7125 - 330 MSPS видеодрайвер от Analog Devices с поддержкой 8-битного цвета.
• ADV7123 - 330 MSPS видеодрайвер от Analog Devices с поддержкой 10-битного цвета.

Заключение

ADV7160KS140 представляет собой мощное решение для обработки и преобразования видеосигналов с высокоскоростной и точной передачей цвета. Однако, учитывая его устаревший статус, рекомендуется рассмотреть аналоги для новых проектов.
