ADV7150LS85

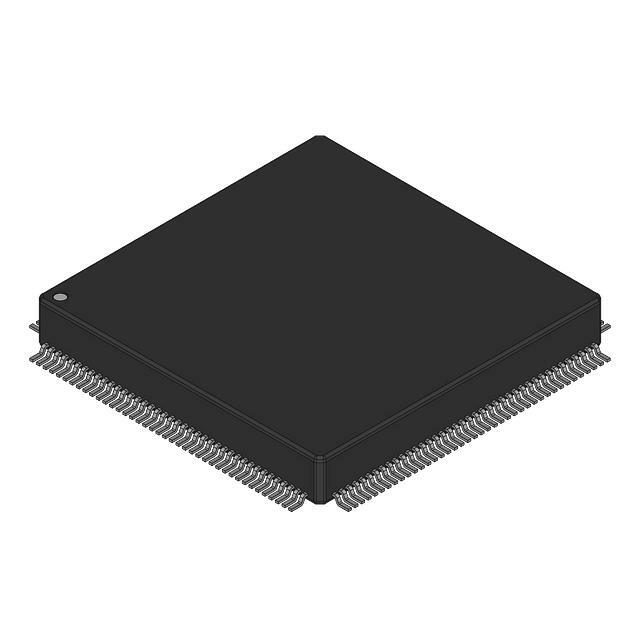

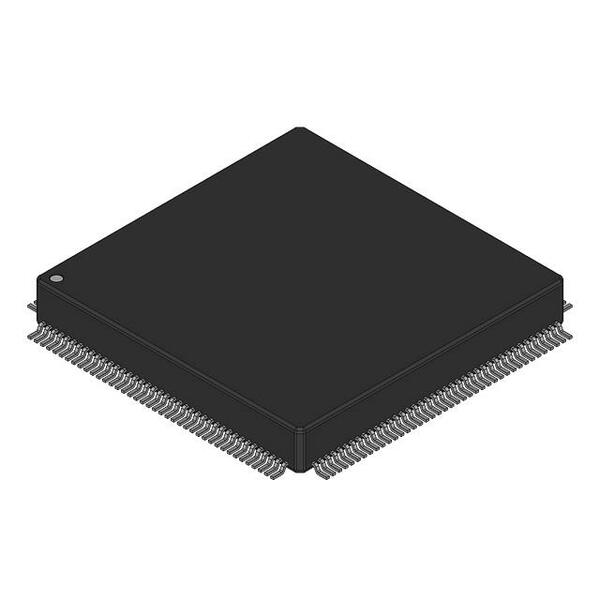

Цифровой-аналоговый преобразователь (ЦАП) ADV7150LS85 от Analog Devices

Общее описание: ADV7150LS85 от Analog Devices — это 10-битный цифровой-аналоговый преобразователь, предназначенный для применения в системах цветной графики и видеовывода. Этот ЦАП обеспечивает высокую точность преобразования цифровых сигналов в аналоговые, что делает его идеальным выбором для графических станций и видеосистем.

Преимущества:

• Высокая точность преобразования.
• Поддержка внешнего опорного напряжения.
• Наличие трихромного (RGB) канала для поддержки цветных изображений.
• Удобный параллельный интерфейс для быстрой передачи данных.
• Компактный 160-контактный корпус MQFP, который позволяет существенно экономить место на печатной плате.

Недостатки:

• Операционный температурный диапазон ограничен от 0°C до 70°C, что может не устраивать для некоторых промышленных применений.
• Питание как для аналоговой, так и для цифровой частей должно находиться в пределах 4.75V ~ 5.25V, что требует строгого контроля напряжения.

Типовое использование:

• Графические станции
• Видеосистемы
• Мультисистемы видеовывода
• Медицинские аппараты для визуализации
• Дисплейные системы

Рекомендации по применению:

• Используйте внешние фильтры, чтобы минимизировать шум и нарушения сигнала.
• Обеспечьте стабильное питание с минимальными пульсациями, чтобы гарантировать высокую точность преобразования.
• Отличный выбор для подключений, где требуется высокое качество изображения и точность цветопередачи.

Основные технические характеристики:

• Битость: 10 бит
• Число D/A преобразователей: 3
• Тип выхода: Ток - небуферизированный
• Дифференциальный выход: Да
• Интерфейс передачи данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналог): 4.75V ~ 5.25V
• Напряжение питания (цифровое): 4.75V ~ 5.25V
• INL/DNL (LSB): ±1 (макс), ±1 (макс)
• Тип корпуса: 160-контактный MQFP (28x28 мм)
• Монтаж: Поверхностный

Возможные аналоги:

• ADV7120 от Analog Devices
• DAC1006 от Texas Instruments
• MC44200 от ON Semiconductor

Заключение: ADV7150LS85 — это высокоточный 10-битный ЦАП, идеально подходящий для систем, требующих качественного и точного графического вывода. С его помощью можно значительно повысить качество отображения информации и надежность работы видеосистем.
