ADV7148KP50

ЦАП ADV7148KP50 от Analog Devices

Общее описание:

ADV7148KP50 — это высокоэффективный 24-битный микропроцессорный цифровой аналоговый преобразователь (ЦАП) с тремя каналами, выпущенный компанией Analog Devices. Этот ЦАП идеально подходит для работы в системах с высокими требованиями к качеству и точности преобразования, таких как аудио приложения, высококачественные измерительные системы и другие области, требующие высокоточного аналого-цифрового преобразования.

Преимущества:

• Высокая точность: 24-битный выход улучшает разрешение и качество аналогового сигнала.
• Три канала: Возможность одновременного преобразования трех различных цифровых сигналов на аналоговые.
• Широкий диапазон питающего напряжения: Поддержка аналогового и цифрового питания от 4,75 В до 5,25 В делает его гибким для использования в различных приложениях.
• Внутренний и внешний опорный источник: Позволяет выбирать между высококачественным внутренним источником опорного напряжения и подключением к внешнему опорному источнику для дополнительной гибкости.

Недостатки:

• Отсутствие встроенного интерфейса данных: Требует дополнительных компонентов для реализации интерфейса данных.
• Повышенное энергопотребление: Высокая точность преобразования требует более значительного потребления энергии.

Типовое использование:

• Аудио приложения: Используется для качественного преобразования цифрового сигнала в аналоговый, подходящий для высококачественного аудио.
• Инструментальные системы: Применяется в системах, требующих высокоточного аналогового сигнала для измерений и анализа.
• Медицинское оборудование: Используется в медицинских устройствах для точного анализа и воспроизведения данных.

Рекомендации по применению:

• Использовать внешний источник опорного напряжения для улучшения общей точности преобразования.
• Обеспечить надлежащее экранирование и заземление для минимизации помех и шумов.
• Учесть требования к теплоотводу при использовании в системах с высокими требованиями к производительности.

Основные технические характеристики:

• Разрядность: 24 бита
• Количество ЦАП: 3
• Тип выхода: Напряжение - Буферизованный
• Диапазон питающего напряжения: 4,75 В - 5,25 В для аналоговой и цифровой частей
• Рабочая температура: От -40°C до 85°C

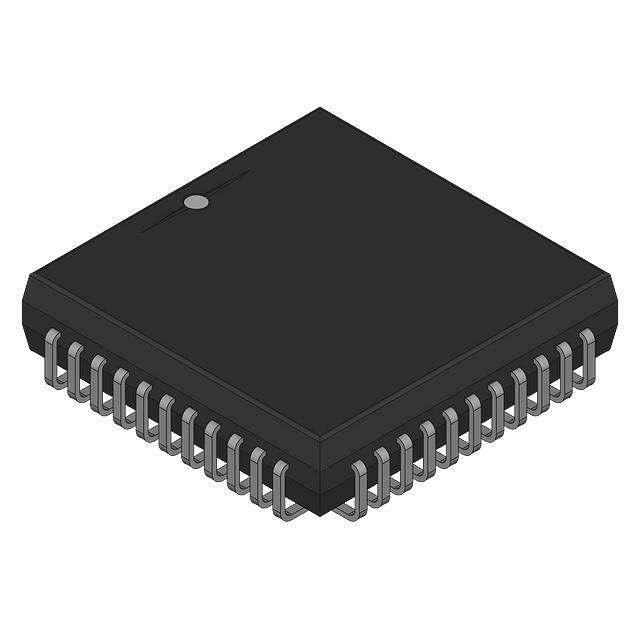

• Корпус: 44-контактный PLCC (16,59x16,59 мм)
• Тип монтажа: Поверхностный монтаж (SMD)
• ИНЛ/ДНЛ: ±1, ±1 LSB

Возможные аналоги:

• AD1852 от Analog Devices: 24-битный стерео ЦАП с цифровым фильтром.
• PCM1792A от Texas Instruments: Высокопроизводительный 24-битный стерео ЦАП с поддержкой аудио высокого разрешения.
• CS4398 от Cirrus Logic: 24-битный стерео ЦАП высокого разрешения с отличным линейным диапазоном и низким уровнем шума.

ADV7148KP50 – это высокоточный и многофункциональный цифровой аналоговый преобразователь, который найдет свое применение в широком спектре высококачественных аналоговых приложений.
