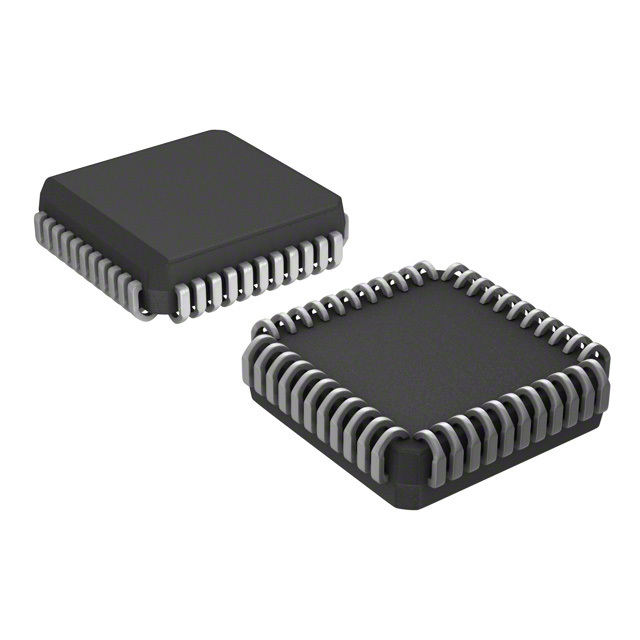

ADV7122KP80

Описание

ADV7122KP80 от Analog Devices - это трехканальный 8-битный цифровой-аналоговый преобразователь (DAC), предназначенный для видеоприложений. Он поддерживает частоту выборки до 80 МГц и может использоваться для целей обработки и генерации видео, где требуется конвертация цифрового сигнала в аналоговый.

Преимущества

1. Высокая скорость: Поддержка частоты выборки до 80 МГц позволяет использовать ADV7122KP80 в высокоскоростных видеоприложениях.
2. Трехканальный DAC: Возможность работы с тремя каналами предоставляют гибкость для многослойных видео и графических приложений.
3. Интерфейс TTL: Упрощает интеграцию с различными цифровыми системами.
4. Компактный размер: Корпус 44-PLCC минимизирует пространство на плате.

Недостатки

1. Энергопотребление: Высокая частота работы сопровождается увеличенным потреблением энергии.
2. Устаревшая модель: Модель считается устаревшей, и могут возникнуть трудности с её поиском и закупкой.

Типовые применения

1. Графические системы: Применение в графических адаптерах и видеосистемах.
2. Мультимедийные проигрыватели: Преобразование видео и изображений для вывода на аналоговые дисплеи.
3. Видеонаблюдение: Видеосистемы безопасности, требующие преобразования сигналов.
4. Игровые приставки: Генерация аналогового видеосигнала для старых игровых систем.

Рекомендации по применению

1. Питание: Убедитесь, что источники питания способны предоставить необходимые напряжения и токи.
2. Термическое управление: Учитывайте теплоотвод при проектировании печатных плат.
3. Фильтрация сигнала: Для получения качественного аналогового сигнала используйте фильтры и схемы подавления шумов.

Основные технические характеристики

1. Разрядность DAC: 8 бит.
2. Максимальная частота выборки: 80 МГц.
3. Напряжение питания: 4.75 В - 5.25 В.
4. Корпус: 44-PLCC (16.59x16.59 мм).
5. Ток потребления: типично 95 мА при 5 В.
6. Рабочий температурный диапазон: 0°C до +70°C.

Возможные аналоги

1. ADV7120KP50 - Аналогичная модель с меньшей частотой выборки.
2. THS8135 от Texas Instruments - Трехканальный 10-битный DAC для видеоприложений.
3. EL4543 от Intersil - Трехканальный 8-битный высокоскоростной DAC.

Заключение

ADV7122KP80 от Analog Devices - мощный и гибкий трехканальный DAC, который отлично подходит для видеоприложений, требующих высокой скорости и точности. Однако, учитывая его устаревший статус, рекомендуем рассмотреть современные аналоги для новых разработок.
