ADV3225ACPZ

ADV3225ACPZ от Analog Devices

Общее описание: ADV3225ACPZ - это аналоговый коммутатор-мультиплексор, который используется в телекоммуникационных и видеосистемах. Он обеспечивает высокую скорость и поддерживает широкий частотный диапазон, что делает его идеальным выбором для приложений, требующих высокоэффективного и надежного коммутирования аналоговых сигналов.

Преимущества:

• Широкий частотный диапазон: -3dB ширина полосы 900 МГц, что обеспечивает высокую производительность при передачи видео- и телекоммуникационных сигналов.
• Монолитная конструкция: обеспечивает высокую надежность и компактный размер.
• Буферизация каналов: улучшает качество сигнала.

Недостатки:

• Сложность в использовании без достаточного опыта работы с высокоскоростными аналоговыми коммутаторами.
• Требуется адекватное управление тепловыми условиями из-за потенциального нагрева при высокой нагрузке.

Типовое использование:

• Профессиональное видеооборудование.
• Системы телекоммуникаций.
• Высокопроизводительные и высокоточные измерительные системы.

Рекомендации по применению:

• Предусмотрите надежное охлаждение для стабильной работы устройства при высокой нагрузке.
• Убедитесь, что используете качественные элементы питания и фильтрации, чтобы избежать введения шумов в систему.
• Соблюдайте рекомендации по разводке печатной платы для минимизации перекрестных помех и обеспечения оптимального уровня производительности.

Основные технические характеристики:

• Число каналов: 1
• Коэффициент рассеиваемой мощности: 1 Вт
• Температура эксплуатации: от -40°C до +85°C
• Напряжение питания (двойное): ±4.5V ~ ±5.5V

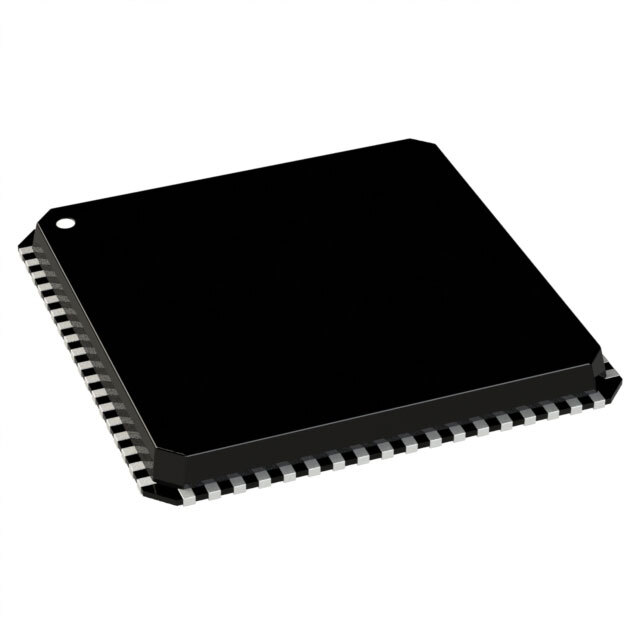

• Корпус: 72-LFCSP-VQ (10x10 мм)
• Сопротивление в открытом состоянии: -
• Ширина полосы -3 дБ: 900 МГц
• Особенности: буферизация каналов

Возможные аналоги:

• ADG704 от Analog Devices
• HMC595 от Analog Devices
• MAX4140 от Maxim Integrated

За более подробной информацией и техническими характеристиками устройства рекомендуется обращаться к официальной документации производителя.
