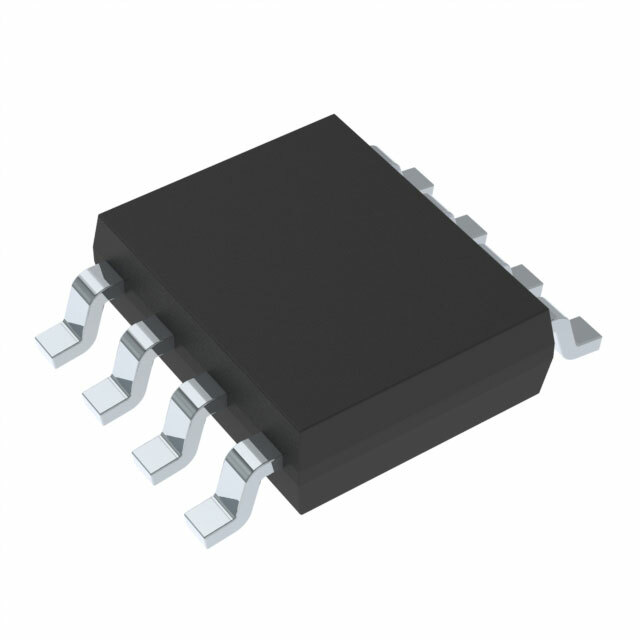

ADUM7702-8BRIZ-RL7

ADUM7702-8BRIZ-RL7 от Analog Devices

Общее описание

ADUM7702-8BRIZ-RL7 — это изолированный модулятор от компании Analog Devices, предназначенный для высокоточного аналогово-цифрового преобразования по методике дельта-сигма. Работает с разрешением 16 бит и частотой дискретизации 78.1 кГц. Устройство выполнено в корпусе SOIC-8 и предназначено для поверхностного монтажа.

Преимущества

• Высокая точность: благодаря разрешению в 16 бит, ADUM7702 обеспечивает высокую точность измерений, что идеально подходит для прецизионных приложений.
• Изоляция: обеспечивая гальваническую изоляцию, модулятор защищает электронные компоненты от перенапряжений, электрических шумов и других внешних воздействий.
• Широкий диапазон рабочих температур: от -40°C до 125°C, что позволяет использовать устройство в различных условиях эксплуатации.

Недостатки

• Ограниченные темпы дискретизации: для некоторых приложений 78.1 кГц может быть недостаточным.
• Зависимость от напряжения питания: требует стабильного напряжения питания в диапазоне 4.5V ~ 5.5V, что может потребовать дополнительных стабилизаторов.

Типовое использование

• Системы управления двигателями
• Медицинское оборудование
• Прецизионные измерительные системы
• Автоматизация промышленного оборудования

Рекомендации по применению

• Используйте стабилизированные источники питания для обеспечения наилучшей производительности.
• Обеспечьте правильное размещение и экранирование устройства для минимизации вредных воздействий электромагнитных помех.
• Следуйте рекомендациям производителя по монтажу и эксплуатации для достижения наилучших результатов.

Основные технические характеристики

• Разрешение (Bits): 16 бит
• Частота дискретизации (Per Second): 78.1 кГц
• Интерфейс данных: Последовательный
• Напряжение питания: 4.5V ~ 5.5V
• Рабочая температура: -40°C ~ 125°C
• Монтаж: Поверхностный (Surface Mount)
• Корпус: 8-SOIC-IC (ширина 7.50 мм)

Возможные аналоги

• TI AMC1210: аналогичный изолированный аналогово-цифровой модулятор от Texas Instruments с похожими характеристиками.
• Silicon Labs Si8920: изолированный датчик с более высокими характеристиками и расширенными возможностями, но по более высокой цене.

Использование ADUM7702-8BRIZ-RL7 обеспечит высокую точность и надежность работы ваших схем, даря защиту от внешних электрических воздействий и обеспечивая стабильность работы.
