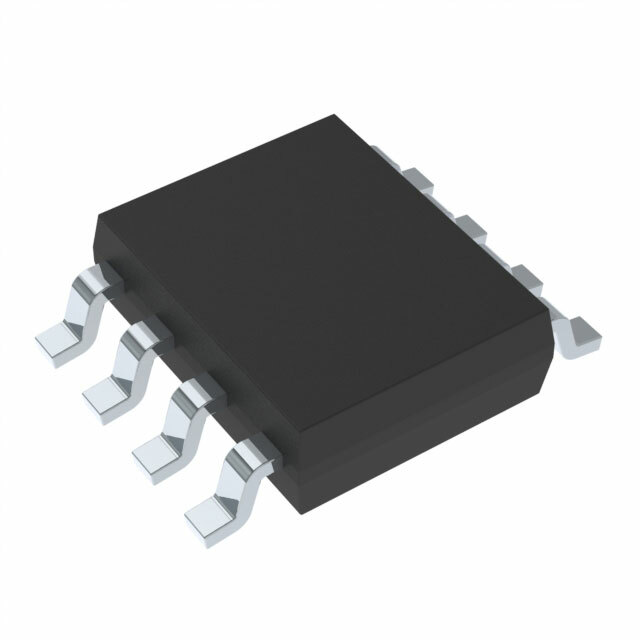

ADUM7701-8BRIZ-RL7

ADUM7701-8BRIZ-RL7 - Описание компонента

Общее описание

ADuM7701-8BRIZ-RL7 от Analog Devices — это высокопроизводительный изолированный аналогово-цифровой преобразователь (ADC) с сигма-дельта модуляцией и с разрешением 16 бит. Этот компонент интегрирует изоляцию данных и питания, обеспечивая высокий уровень безопасности и помехозащищенности в промышленных и медицинских приложениях.

Преимущества

• Высокое разрешение: 16-битный сигма-дельта АЦП обеспечивает высокую точность и детализацию измерений.
• Изоляция: Гальваническая изоляция позволяет использовать этот чип в схемах, где требуется изоляция сигнальных цепей для повышения безопасности.
• Широкий диапазон температур: Работает в диапазоне от -40°C до 125°C, что делает его подходящим для применения в жестких условиях.
• Компактный корпус: Поставляется в компактном корпусе 8-SOIC, что упрощает интеграцию в проекты с ограниченным пространством.

Недостатки

• Высокая стоимость: Из-за высокого уровня интеграции и надежности может иметь более высокую цену по сравнению с не изолированными аналогами.
• Специфичность применения: Может быть избыточным для простых задач, требующих базового АЦП.

Типовое использование

• Промышленные системы управления: Изоляция и высокая точность делают его идеальным для применения в промышленной автоматизации и контроле.
• Медицинское оборудование: Используется в медицинских приборах для точных измерений физиологических параметров.
• Энергетика: Применяется в системах мониторинга и управления электроэнергией.

Рекомендации по применению

• Проектирование печатных плат: Обратите внимание на требования по изоляции и помехозащищенности при проектировании печатных плат.
• Температурный режим: Убедитесь, что условия эксплуатации соответствуют рекомендуемому диапазону температур.
• Питание и фильтрация: Поддерживайте стабильное питание и используйте фильтрацию для уменьшения вносимых шумов.

Основные технические характеристики

• Тип изоляции: Оптическая (галваническая)
• Число каналов: 1
• Разрешение: 16 бит
• Частота дискретизации: 78.1kSPS (килосемплов в секунду)
• Интерфейс данных: Сериализированный (Serial)
• Напряжение питания: 4.5 В ~ 5.5 В
• Температурный диапазон: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 8-SOIC (0.295", ширина 7.50 мм)

Возможные аналоги

• ADuM7702 от Analog Devices
• AMC1200 от Texas Instruments
• ISO124 от Texas Instruments

Используйте ADuM7701-8BRIZ-RL7 при необходимости высокоточного измерения и гальванической изоляции в ваших проектах.
