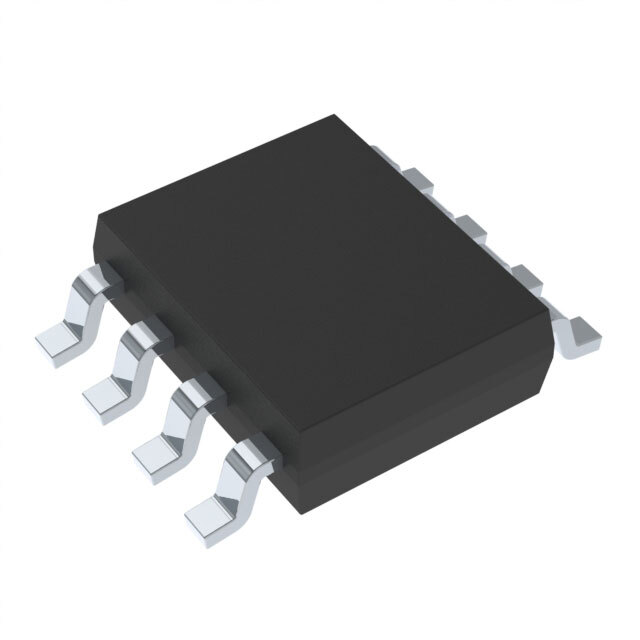

ADUM6028-5BRIZ

Изолированный DC-DC преобразователь ADUM6028-5BRIZ от Analog Devices

Общее описание: ADUM6028-5BRIZ от Analog Devices – это изолированный модуль DC-DC преобразователя, который предназначен для преобразования напряжения в изолированных цепях. Этот прибор может обеспечивать высокую степень изоляции (до 5 кВ) и стабилизацию питания с входным напряжением в диапазоне от 4.5 В до 5.5 В и выходным напряжением 3.3 В или 5 В.

Преимущества:

• Высокая изоляция: до 5 кВ.
• Широкий диапазон входного напряжения: от 4.5 В до 5.5 В.
• Высокая надежность и долговечность.
• Небольшие размеры и удобство в монтаже.
• Имеет защиту от перегрева (OTP) и недопустимо низкого напряжения (UVLO).

Недостатки:

• Средняя эффективность (около 33%).
• Ограниченный выходной ток (до 60 мА).

Типовое использование:

• Применение в устройствах информационных технологий и коммерческой электронике.
• Разделение силовых цепей в системах управления.
• Обеспечение безопасного и изолированного питания для датчиков и микроконтроллеров.
• Медицинские приборы и устройства.

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (4.5 В – 5.5 В).
• Используйте соответствующие компоненты фильтрации на входе и выходе для минимизации электромагнитных помех (EMI).
• Обеспечьте правильное тепловое управление для предотвращения перегрева устройства.
• Используйте при необходимости дополнительные защитные схемы для защиты от перегрузок.

Основные технические характеристики:

• Тип: Изолированный модуль DC-DC преобразователя
• Количество выходов: 1
• Входное напряжение: 4.5 В – 5.5 В
• Выходное напряжение: 3.3 В, 5 В
• Максимальный выходной ток: 60 мА
• Изоляционное напряжение: 5 кВ
• Коэффициент полезного действия: 33%
• Размеры: 5.9 мм x 7.5 мм x 2.7 мм
• Рабочая температура: от -40°C до +125°C
• Корпус: 8-SOIC (0.295", 7.50mm Width)

Возможные аналоги:

• ADUM5028 от Analog Devices
• TMR 3-0910 от TRACO Power
• TEN 3-2411 от Traco Power

Эти аналоги могут иметь схожие характеристики, однако могут отличаться по параметрам, таким как размеры, назначение и спецификации. Всегда проверяйте совместимость для вашего проекта.
