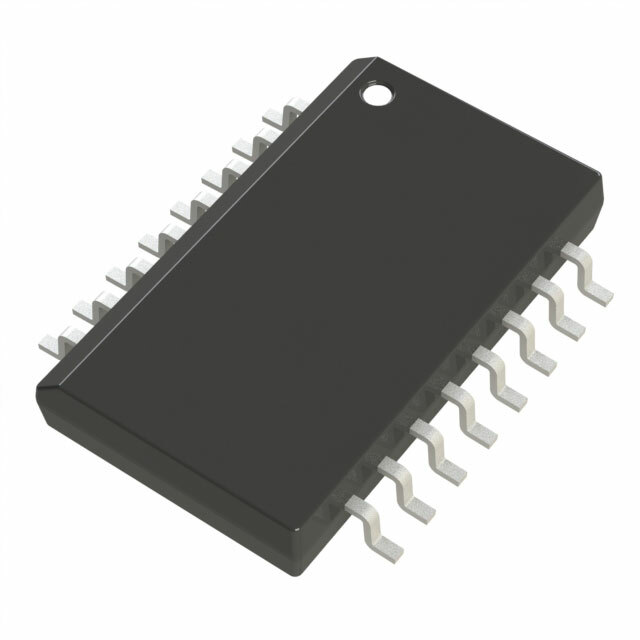

ADUM6020-5WBRIZ

ADUM6020-5WBRIZ от Analog Devices

Общее описание

ADUM6020-5WBRIZ – это изолированный DC-DC преобразователь от Analog Devices, использующий технологию iCoupler® для изоляции и передачи сигнала. Компонент обеспечивает изоляцию с напряжением до 5 кВ, что делает его отличным выбором для применения в критически важных и медицинских устройствах, где важна надежная изоляция.

Преимущества

• Высокий уровень изоляции: Благодаря технологии iCoupler® достигается изоляция до 5 кВ.
• Широкий диапазон входного напряжения: От 4.5 до 5.5 В, что обеспечивает гибкость в различных применениях.
• Компактный корпус: Удобный для монтажа SOIC-16-широкий корпус, экономящий место на печатной плате.
• Надежность и безопасность: Соответствие стандартам CSA, CQC, VDE и UL делает этот компонент подходящим для использования в критически важных устройствах.

Недостатки

• Ограниченная выходная мощность: Выходной ток ограничен до 100 мА, что может не подойти для всех приложений.
• Необходимость тщательной тепловой расстановки: Внимание к тепловому менеджменту при разработке окончательного устройства.

Типовое использование

• Медицинские устройства
• Промышленные контроллеры и системы автоматизации
• Прецизионные измерительные приборы
• Изолированные интерфейсы для безопасности данных

Рекомендации по применению

• Обеспечить достаточную теплоотдачу от платы для поддержания температуры в пределах допустимых значений.
• Использовать соответствующие защитные цепи для защиты от перенапряжений.
• Учесть возможность электромагнитных помех и обеспечить соответствующую экранировку.

Основные технические характеристики

• Количество выходов: 1
• Входное напряжение (мин): 4.5 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение: 5 В
• Выходной ток (макс): 100 мА
• Изоляционное напряжение: 5 кВ
• Диапазон рабочих температур: от -40°C до +125°C
• КПД: -
• Монтаж: Поверхностный монтаж (SMT)
• Корпус: 16-SOIC (0.295", 7.50 мм ширина)
• Размеры: 0.50" L x 0.30" W x 0.10" H (12.8 мм x 7.5 мм x 2.6 мм)
• Агентство по стандартам: CSA, CQC, VDE, UL

Возможные аналоги

• ADUM5000 от Analog Devices: DC-DC преобразователь с изоляцией до 2.5 кВ.
• ISOW7841 от Texas Instruments: Изолированный DC-DC преобразователь с выходной мощностью до 650 мВт и изоляцией до 5 кВ.

Этот компонент является предпочтительным для высококритичных применений, требующих надежной изоляции и стабильности работы.
