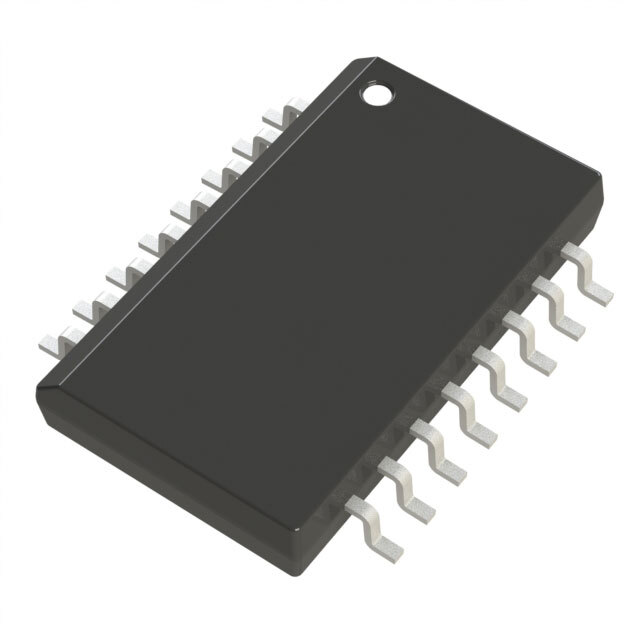

ADUM6020-3BRIZ

ADUM6020-3BRIZ от Analog Devices

Общее описание: ADUM6020-3BRIZ от Analog Devices представляет собой изолированный модуль преобразователя DC-DC с одним выходом. Этот компонент использует технологию изоляции iCoupler® для обеспечения надежной гальванической развязки и преобразования входного напряжения в стабилизированное выходное напряжение.

Преимущества:

• Высокий уровень гальванической развязки (до 5 кВ), что обеспечивает повышенную безопасность и защиту цепей.
• Компактный корпус SOIC-16, удобный для поверхностного монтажа.
• Широкий диапазон рабочих температур (-40°C ~ 125°C), что позволяет применять устройство в условиях экстремальной окружающей среды.
• Встроенные функции защиты от перенапряжения и пониженного напряжения.

Недостатки:

• Низкий КПД (33%), что может не подходить для приложений с высокими требованиями к энергоэффективности.
• Ограничение по максимальному выходному току (100 мА), что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование:

• Приложения информационных технологий и электроники (ITE).
• Устройства передачи данных с высокой степенью изоляции.
• Системы с использованием микроконтроллеров и цифровых интерфейсов, требующих гальванической развязки.

Рекомендации по применению:

• Следует учитывать ограничения по мощности и КПД при выборе этого преобразователя для конкретного применения.
• Обеспечить надежное крепление и теплоотвод, особенно при работе в условиях высокой температуры.
• Использовать рекомендованные схемы подключения и фильтрации для минимизации электромагнитных помех (EMI).

Основные технические характеристики:

• Количество выходов: 1
• Входное напряжение (мин): 3В
• Входное напряжение (макс): 3.6В
• Выходное напряжение 1: 3.3В
• Максимальный выходной ток: 100 мА
• Изоляционное напряжение: 5 кВ
• Эффективность: 33%
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 16-SOIC (0.295", 7.50 мм ширина)
• Размеры: 12.8 мм x 7.5 мм x 2.6 мм

Возможные аналоги:

• ADUM5211 от Analog Devices
• ADUM6010 от Analog Devices
• SI8621AC от Silicon Labs

Этот модуль является отличным выбором для применения в устройствах, требующих надежной гальванической развязки и преобразования напряжения в компактном форм-факторе.
