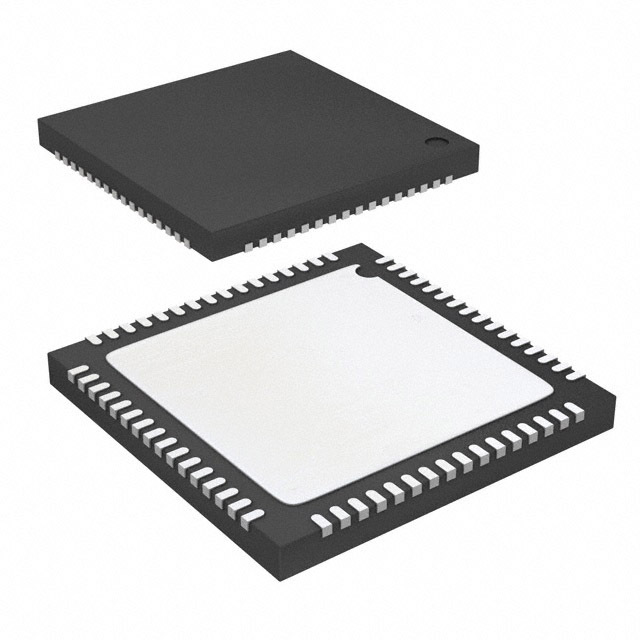

ADUCRF101BCPZ128

ADUCRF101BCPZ128 от Analog Devices

Общее описание

ADUCRF101BCPZ128 — это интегрированный радиочастотный (РЧ) передатчик-приемник (TxRx) с встроенным микроконтроллером (MCU), работающий на частотах общего использования ISM менее 1 ГГц. Компонент поддерживает частоты от 431 МГц до 464 МГц и от 862 МГц до 928 МГц, что делает его идеальным для использования в беспроводных приложениях.

Преимущества

• Высокая интеграция: Встроенный РЧ передатчик-приемник и микроконтроллер снижают количество внешних компонентов и упрощают конструкцию.
• Низкое энергопотребление: Экономичное использование энергии продлевает срок службы батареи.
• Высокая чувствительность: Обеспечивает отличную производительность приема сигнала.
• Широкий диапазон рабочих напряжений: Позволяет гибко использовать устройство в различных источниках питания.

Недостатки

• Сложность в программировании: Необходимы навыки работы с микроконтроллерами и РЧ модулями для полной реализации потенциала устройства.
• Чувствительность к шуму: Высокая чувствительность устройства требует тщательной разработки печатных плат и управления электрическими помехами.

Типовое использование

• Беспроводные датчики и устройства IoT.
• Системы домашней автоматизации.
• Умные счетчики и другие устройства измерения.
• Персональные носимые устройства.

Рекомендации по применению

• Экранирование и заземление: Обеспечьте хорошее экранирование и заземление для минимизации помех.
• Оптимизация антенны: Правильная настройка антенны критически важна для максимальной эффективности передачи.
• Энергоменеджмент: Используйте режимы пониженного энергопотребления для продления срока службы батареи.

Основные технические характеристики

• Частотный диапазон: 431 МГц ~ 464 МГц, 862 МГц ~ 928 МГц
• Тип модуляции: 2FSK, GFSK
• Максимальная скорость передачи данных: 300 кбит/с
• Мощность на выходе: до 13 дБм
• Чувствительность: -116 дБм
• Память: 128 кБ Flash, 16 кБ SRAM
• Напрягение питания: 2.2В ~ 3.6В
• Потребляемый ток при приеме: 12.8 мА
• Потребляемый ток при передаче: 9 мА ~ 32 мА
• Корпус: 64-VFQFN Exposed Pad, CSP
• Температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• CC1310 от Texas Instruments — аналогичный интегрированный РЧ передатчик-приемник с микроконтроллером с диапазоном частот менее 1 ГГц.
• SI4463 от Silicon Labs — высокопроизводительный низкоэнергетический передатчик-приемник для частот ISM.

Отличное решение для беспроводных систем с минимальными требованиями по внешним компонентам и высоким уровнем интеграции!
