ADUCM320BBCZ-RL

ADUCM320BBCZ-RL от Analog Devices

Общее описание: Микроконтроллер ADuCM320BBCZ-RL оснащён высокопроизводительным ядром ARM® Cortex®-M3 с частотой 80 МГц. Этот микроконтроллер обладает 32-битной архитектурой и предлагается в компактном корпусе CSPBGA. Он предназначен для применения в высокоинтегрированных системах, требующих максимальной производительности и экономичности.

Преимущества:

• Высокая производительность благодаря ядру ARM® Cortex®-M3.
• Большой объём памяти: 256 КБ флеш-памяти и 32 КБ оперативной памяти.
• Разнообразные периферийные устройства: поддержка I2C, SPI и UART/USART.
• Встроенные аналого-цифровые и цифро-аналоговые преобразователи.
• Широкий диапазон входного напряжения питания (2.9В ~ 3.6В).
• Работоспособность в широком температурном диапазоне от -40°C до 105°C.

Недостатки:

• Ограниченная конфигурация входов/выходов (40 I/O).
• Пакетный корпус может быть сложен в ручной пайке и требует специализированного монтажа.

Типовое использование:

• Промышленные контроллеры.
• Медицинские приборы.
• Автомобильные системы.
• Устройства Интернета вещей (IoT).
• Любые системы, требующие высокой производительности и низкого потребления энергии.

Рекомендации по применению:

• Обеспечьте надлежащий тепловой контроль, особенно в режимах высокой нагрузки.
• Используйте рекомендуемые наработки и схемы, приведенные в документации, для обеспечения стабильной работы.
• Учитывайте требования по питанию и следите за чистотой питания для максимальной надежности.

Основные технические характеристики:

• Ядро процессора: ARM® Cortex®-M3
• Размер ядра: 32-бит
• Частота работы: 80 МГц
• Связь: I2C, SPI, UART/USART
• Периферия: DMA, POR, PWM, WDT
• Количество I/O: 40
• Объём флеш-памяти: 256 КБ (128K x 8 x 2)
• Тип памяти: FLASH
• Объём ОЗУ: 32K x 8
• Напряжение питания: 2.9В ~ 3.6В
• Аналоговые преобразователи: A/D 16x14-бит; D/A 12x12-бит
• Тип генератора: Внутренний
• Температурный диапазон: -40°C ~ 105°C (TA)
• Тип монтажа: Поверхностный

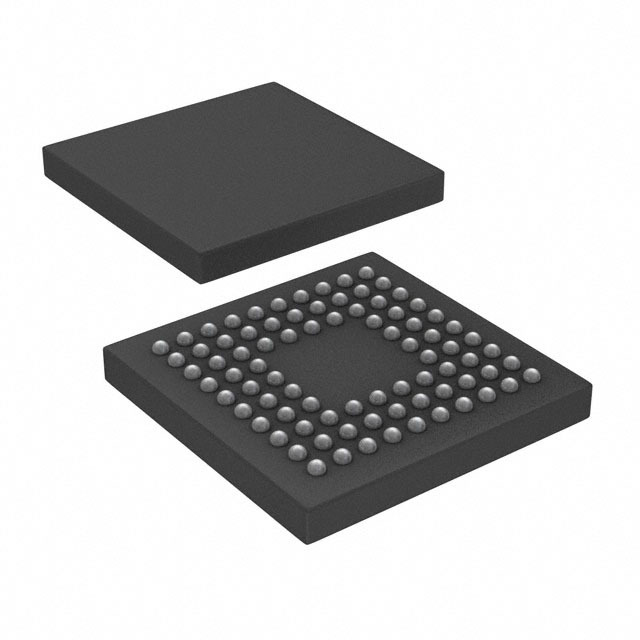

• Корпус: 96-CSPBGA (6x6)

Возможные аналоги:

• ADuCM320I BBCZ-RL (вариант с усиленной защитой ввода-вывода).
• STM32F103CBT6 (аналогичный микроконтроллер от STMicroelectronics).
• LPC1765FBD100 (похожий по характеристикам микроконтроллер от NXP).
