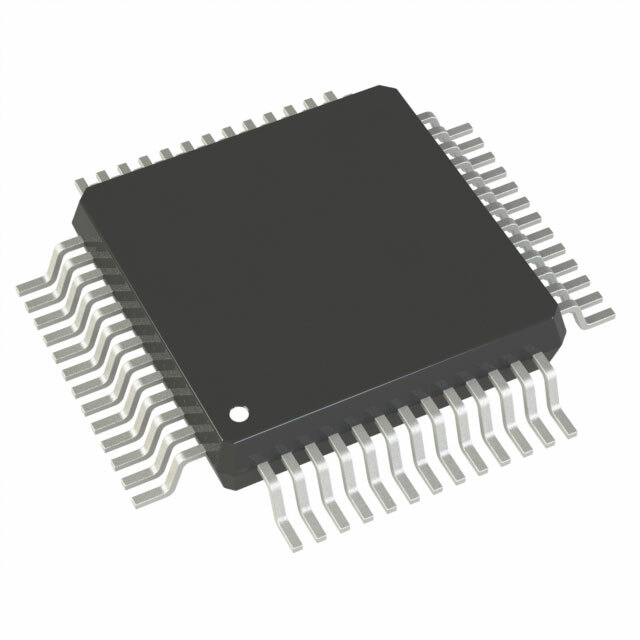

ADUC848BSZ8-3

ADUC848BSZ8-3 от Analog Devices

Общее описание: ADUC848BSZ8-3 — это мощный 8-разрядный микроконтроллер на базе процессора 8052, разработанный компанией Analog Devices. В состав микроконтроллера входят как аналоговые, так и цифровые компоненты, что делает его отличным выбором для разнообразных приложений в области сбора и обработки данных.

Преимущества:

• Интеграция аналоговых и цифровых функций: Это позволяет сократить количество необходимых внешних компонентов и повысить надежность системы.
• Расширенное управление питанием: Поддержка различных режимов энергосбережения.
• Высокая точность АЦП и ЦАП: Обеспечивает точные измерения и управление.
• Поддержка множества интерфейсов связи: Включает I²C, SPI и UART/USART.

Недостатки:

• Ограниченная память: 8KB FLASH памяти может быть недостаточно для более сложных приложений.
• Начальная сложность в освоении: Требует начальных знаний в области программирования и схемотехники.

Типовое использование:

• Измерительные приборы: Использование в мультиметрах, датчиках и других измерительных устройствах.
• Медицинские приборы: Применение в медицинских измерительных и диагностических устройствах.
• Управление питанием: Регуляторы питания и другие устройства управления энергопотреблением.
• Автоматизация и контроль: Применение в системах автоматизации и контроля производственных процессов.

Рекомендации по применению:

• Внимательно изучите документацию и схемотехнику перед интеграцией микроконтроллера в ваше устройство.
• Используйте стабилизированные источники питания для обеспечения надежной работы.
• Рассмотрите возможность использования внешней памяти при необходимости увеличения объема данных.
• Протестируйте систему в различных режимах работы для оценки производительности и энергопотребления.

Основные технические характеристики:

• Процессор: 8052
• Разрядность: 8-Бит
• Частота: 12.58MHz
• Интерфейсы связи: I²C, SPI, UART/USART
• Плюсы: POR, PSM, PWM, температурный сенсор, Watchdog Timer (WDT)
• Количество I/O: 34
• Размер памяти программы: 8KB (8K x 8)
• Тип памяти программы: FLASH
• EEPROM: 4K x 8
• RAM: 2.25K x 8
• Напряжение питания: 2.7V ~ 3.6V
• Преобразователи данных: АЦП 10x16бит, ЦАП 1x12бит, 2x16бит
• Тактовый генератор: Внутренний
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 52-MQFP (10x10)
• Упаковка: 52-QFP

Возможные аналоги:

• ADUC841BSZ8-3: Аналогичный микроконтроллер с меньшим количеством встроенной памяти.
• ADUC843BSZ62-5: Вариант с увеличенной памятью для программ и данных.

Этот микроконтроллер предоставляет высокую степень интеграции и функциональности, что делает его отличным выбором для разнообразных приложений, требующих точного сбора и обработки данных.
