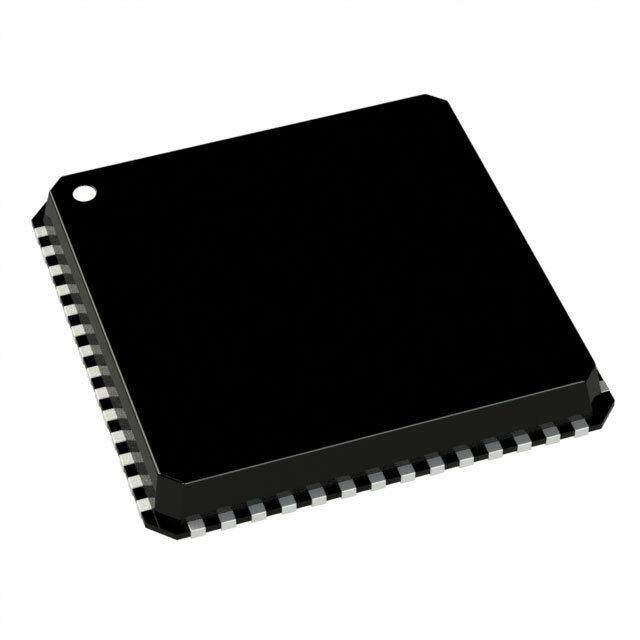

ADUC848BCPZ8-5

ADUC848BCPZ8-5 от Analog Devices

Общее описание

ADUC848BCPZ8-5 - это микроконтроллер от компании Analog Devices, разработанный на базе архитектуры 8052. Микроконтроллер включает в себя высокоточные аналого-цифровые и цифро-аналоговые преобразователи (ADC и DAC), а также ряд периферийных устройств, что делает его идеальным для применения в измерительных и управляющих системах.

Преимущества

• Высокая точность благодаря встроенным 16-битным ADC и DAC.
• Встроенная память: 8KB флэш-памяти для хранения программ и 4KB EEPROM для данных.
• Широкий диапазон питания: поддерживает напряжение питания от 4.75В до 5.25В.
• Многочисленные периферийные устройства: включая I2C, SPI, UART/USART, PWM и другие.
• Простое включение и управление благодаря встроенным функциям Power-On-Reset (POR), Watchdog Timer (WDT) и сенсору температуры.

Недостатки

• Ограниченная мощность процессора: с тактовой частотой 12.58 МГц, что может быть недостаточно для высокопроизводительных приложений.
• Сложность программирования: необходимость знаний по работе с микроконтроллерами архитектуры 8052.

Типовое использование

• Измерительные системы и приборы
• Управляющие системы в промышленной автоматизации
• Медицинские устройства
• Умные датчики и сенсоры

Рекомендации по применению

• Следует предусмотреть надёжное питание устройства в диапазоне 4.75В ~ 5.25В.
• Для обеспечения высокой точности измерений рекомендуется использовать внешние калибровочные схемы.
• Используйте экранирование и фильтрацию для минимизации помех и шумов.
• Периферийные интерфейсы должны быть тщательно сконфигурированы для обеспечения совместимости с другими компонентами системы.

Основные технические характеристики

• Процессор ядра: 8052
• Размер ядра: 8-бит
• Тактовая частота: 12.58 МГц
• Интерфейсы связи: I2C, SPI, UART/USART
• Периферийные устройства: POR, PSM, PWM, сенсор температуры, WDT
• Количество I/O портов: 34
• Размер флэш-памяти: 8KB (8K x 8)
• Тип флэш-памяти: FLASH
• Размер EEPROM-памяти: 4K x 8
• Размер RAM: 2.25K x 8
• Напряжение питания: 4.75В ~ 5.25В
• Аналого-цифровые преобразователи: 10-канальный 16-битный ADC
• Цифро-аналоговые преобразователи: 1-канальный 12-битный DAC, 2-канальный 16-битный DAC
• Тип осциллятора: Внутренний
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• Корпус: 56-LFCSP-VQ (8x8)
• Корпус: 56-VFQFN Exposed Pad, CSP

Возможные аналоги

• ADUC832BSZ от Analog Devices
• AT89C51CC03 от Microchip Technology
• NXP P80C552EBA

Заключение

ADUC848BCPZ8-5 является мощным и многофункциональным микроконтроллером, который предлагает высокую точность и ряд периферийных функций, что делает его отличным выбором для различных применений в измерительных и управляющих системах.
