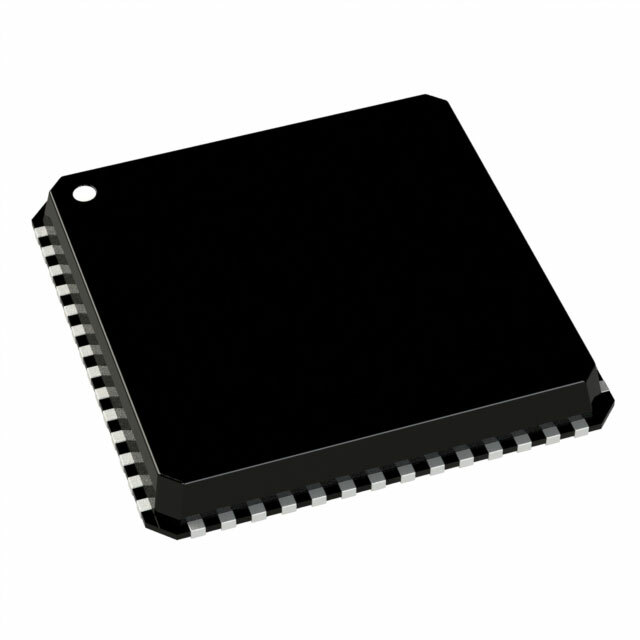

ADUC845BCPZ8-3

ADUC845BCPZ8-3 от Analog Devices

Описание продукта: ADUC845BCPZ8-3 — это высокопроизводительный микроконтроллер с ядром 8052 от компании Analog Devices. Он интегрирован с 24-битным АЦП с высокой точностью, различными периферийными устройствами и 8KB флэш-памяти для хранения программ. Микроконтроллер идеально подходит для создания высокоточных измерительных систем и высокоинтегрированных аналоговых систем.

Преимущества:

• Высокая точность: 24-битное АЦП обеспечивает высокую точность измерений.
• Интеграция: Объединяет микроконтроллер с высокопроизводительными аналоговыми периферийными устройствами.
• Гибкость: 8 битный процессор и 8KB флэш-памяти позволяют создание сложных программ.
• Энергоэффективность: Рассчитан на работу при низком напряжении.

Недостатки:

• Ограниченный объем памяти: 8KB флэш-памяти может быть недостаточно для сложных приложений.
• Сложность проекта: Более сложные аналоговые и цифровые системы могут требовать значительного времени на разработку и тестирование.

Типичное использование:

• Прецизионные измерения и контроль.
• Интеллектуальные сенсорные системы.
• Медицинские приборы.
• Промышленные системы автоматизации.

Рекомендации по применению:

• Питание: Убедитесь, что напряжение питания находится в пределах 2.7V ~ 3.6V.
• Температурный режим: Поддерживайте рабочую температуру в пределах от -40°C до 85°C.
• ПАМЯТЬ: Используйте внешнюю EEPROM память для увеличения памяти.
• Проектирование PCB: Внимательно проектируйте плату для минимизации шума и получения стабильных аналоговых измерений.

Основные технические характеристики:

• Процессор: 8052, 8-битный.
• Частота: 12.58MHz.
• Память:
  • Программная память: 8KB (8K x 8) FLASH
  • EEPROM: 4K x 8
  • RAM: 2.25K x 8
• АЦП: 24-бит, 10 каналов.
• ЦАП: 12-бит на 1 канал; 16-бит на 2 канала.
• Периферия: I2C, SPI, UART/USART, PWM, WDT, датчик температуры и PSM.
• I/O порты: 34.
• Корпус: 56-LFCSP-VQ (8x8).

Возможные аналоги:

• ADuC831: Более низкая частота и меньший объем памяти.
• ADuC842: Аналогичный микроконтроллер с увеличенным объемом RAM.

ADuC845BCPZ8-3 является мощным и универсальным решением для разработки самых разнообразных систем, требующих точных измерений и высокоинтегрированного аналогового и цифрового функционала.
