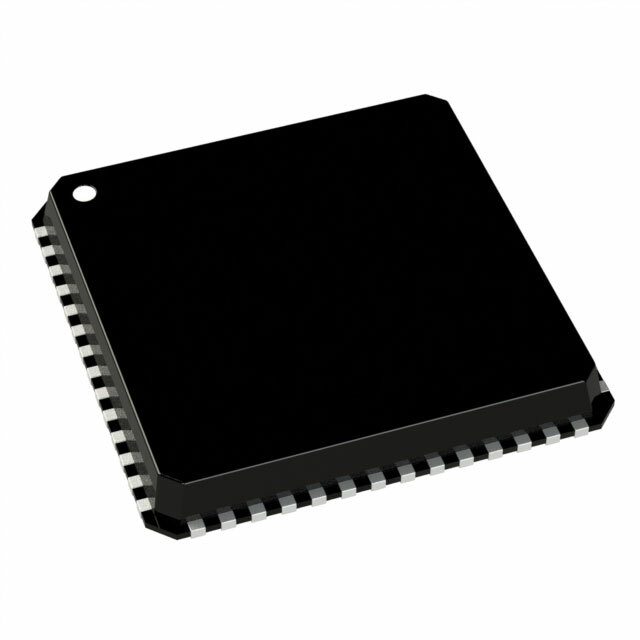

ADUC845BCP62-3

Описание для ADUC845BCP62-3 от Analog Devices

Общее описание

ADUC845BCP62-3 - это микроконтроллерная интегральная схема семейства MicroConverter®, разработанная компанией Analog Devices. Она сочетает в себе возможности 8-битного ядра микропроцессора 8052 с высокопроизводительными аналоговыми функциями, такими как многоканальные 24-разрядные аналого-цифровые преобразователи (АЦП) и цифро-аналоговые преобразователи (ЦАП).

Преимущества

• Высокая интеграция: В одном корпусе сочетаются мощное ядро микроконтроллера и высокоточные аналого-цифровые автоматизированные устройства.
• Компактные размеры: Корпус 56-LFCSP-VQ (8x8 мм) обеспечивает минимальные габариты, что выгодно для встроенных систем.
• Разнообразие периферийных интерфейсов: Включает I2C, SPI и UART/USART для широких возможностей подключения.
• Высокая точность: 24-битные АЦП обеспечивают высокую точность измерений.
• Низкое энергопотребление: Поддержка напряжения питания от 2.7V до 3.6V позволяет использовать микроконтроллер в энергосберегающих приложениях.

Недостатки

• Снята с производства: Данная модель имеет статус "Obsolete", что означает, что она больше не производится и может быть сложно найти на складе.
• Ограниченные ресурсы памяти: Для современных приложений может быть недостаточно памяти.

Типовое использование

• Встроенные системы управления: Применение в различных контроллерах и автоматических системах.
• Аналого-цифровое преобразование: Использование для высокоточных измерений благодаря мощным АЦП.
• Медицинская электроника: Точные измерения и контроль параметров в медицинских устройствах.

Рекомендации по применению

• Энергосберегающие приложения: Используйте режимы пониженного потребления энергии для продления работы устройств на батарейках.
• Цифровые интерфейсы: Воспользуйтесь поддержкой I2C, SPI и UART/USART для интеграции с другими микросхемами и периферийными устройствами.
• Высокоточные измерения: Используйте встроенные 24-битные АЦП для приложений, требующих высокой точности.

Основные технические характеристики

• Ядро процессора: 8052
• Тактовая частота: 12.58 МГц
• Периферийные интерфейсы: I2C, SPI, UART/USART
• Количество входов/выходов: 34
• Объём памяти программы: 62 KB (FLASH)
• EEPROM: 4 KB
• RAM: 2.25 KB
• Диапазон напряжения питания: 2.7V ~ 3.6V
• Цифро-аналоговые преобразователи: 10x24-битные АЦП; 1x12-битные и 2x16-битные ЦАП
• Температурный диапазон: от -40°C до +85°C
• Корпус: 56-LFCSP-VQ (8x8 мм)

Возможные аналоги

• ADuC847: Микроконтроллер с аналогичными функциями и улучшенной производительностью.
• ADuC7023: Альтернативный микроконтроллер от Analog Devices с 32-битным ядром ARM7.

С этим компонентом вы получите микроконтроллер с мощными возможностями аналоговой интеграции и большим набором периферийных функций, что делает его идеальным для сложных встроенных систем и точных измерений.
