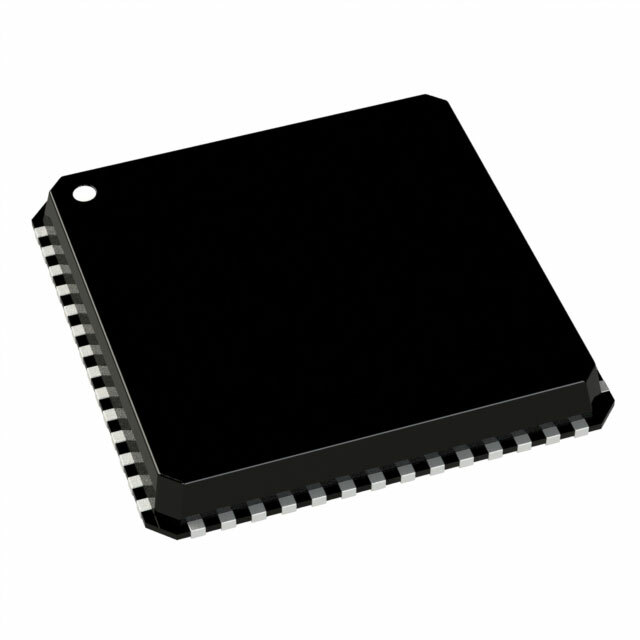

ADUC842BCPZ8-3

Описание ADUC842BCPZ8-3 от Analog Devices

Общее описание:

ADUC842BCPZ8-3 — это микроконтроллер семейства MicroConverter® ADuC8xx от компании Analog Devices. Этот 8-битный микроконтроллер основан на ядре 8052 и обладает встроенной флэш-памятью объемом 8 КБ. Он предназначен для высокоточных измерений и управления, включая встроенные аналоговые функции, что делает его идеальным для интеллектуальных сенсоров и систем управления встраиваемыми системами.

Преимущества:

• Высокая точность: Встроенные аналого-цифровые и цифро-аналоговые преобразователи высокого разрешения.
• Компактность: Поставляется в компактном корпусе 56-LFCSP-VQ (8x8 мм), что позволяет экономить место на плате.
• Интеграция различных интерфейсов: Поддержка I2C, SPI, UART/USART для гибкости подключения к другим устройствам.
• Разнообразие периферийных устройств: Встроенные модули DMA, PSM, PWM и датчик температуры.

Недостатки:

• Ограниченная производительность: Ядро 8052 не обеспечивает высокой вычислительной мощности по сравнению с более современными 32-битными микроконтроллерами.
• Ограниченная память: Только 8 КБ флэш-памяти и 2.25 КБ ОЗУ могут быть ограничивающими для сложных приложений.

Типовое использование:

• Интеллектуальные сенсоры
• Встраиваемые системы управления
• Промышленные измерительные приборы
• Системы автоматизации

Рекомендации по применению:

• Питание: Рабочее напряжение питания должно находиться в диапазоне от 2.7 В до 3.6 В.
• Температурный режим: Работа при температуре от -40°C до 85°C (коммерческий температурный диапазон).
• Разводка платы: Важно правильно развести аналоговые и цифровые земли, чтобы минимизировать шум и помехи.

Основные технические характеристики:

• Ядро: 8052, 8-бит
• Тактовая частота: 8.38 МГц
• Флэш-память: 8 КБ (8K x 8)
• ОЗУ: 2.25 КБ
• Порты ввода-вывода: 32
• Аналого-цифровые преобразователи (A/D): 8 каналов, 12-битные
• Цифро-аналоговые преобразователи (D/A): 2 канала, 12-битные
• Интерфейсы связи: I2C, SPI, UART/USART
• Корпус: 56-LFCSP-VQ (8x8 мм)

Возможные аналоги:

• ADuC831 от Analog Devices
• ADuC841 от Analog Devices
• Atmel AT89C51ED2

Этот микроконтроллер идеально подходит для приложений, требующих высокой точности аналоговых измерений и встроенного управления.
