ADUC842BCPZ62-5

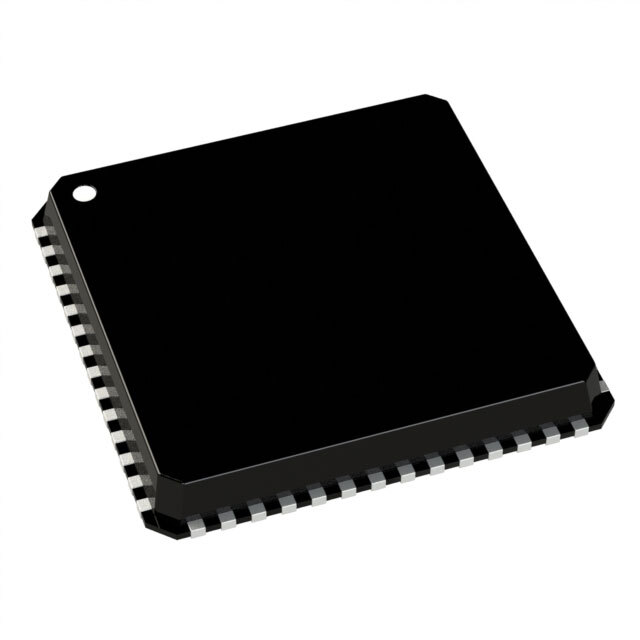

Микроконтроллер ADUC842BCPZ62-5 от Analog Devices

Общее описание

ADUC842BCPZ62-5 – это высокоэффективный 8-битный микроконтроллер серии MicroConverter® от компании Analog Devices. Основанный на ядре 8052, этот микроконтроллер поддерживает частоту работы до 16.78 МГц и имеет 62KB встроенной флэш-памяти. Он оснащен множеством периферийных интерфейсов и модулей, таких как АЦП, ЦАП, I2C, SPI и UART, что делает его универсальным решением для различных применений.

Преимущества

• Высокая интеграция периферии: наличие встроенных АЦП и ЦАП позволяет снизить количество внешних компонентов.
• Большой объем памяти: 62 KB флэш-памяти позволяет хранить достаточно сложные программы.
• Поддержка различных интерфейсов: I2C, SPI и UART обеспечивают гибкость в подключении внешних устройств.

Недостатки

• Ограниченная производительность: несмотря на высокую интеграцию, 8-битное ядро может не справляться с задачами, требующими высокой вычислительной мощности.
• Ограниченная поддержка современных периферийных интерфейсов: не поддерживает более новые интерфейсы, такие как USB или Ethernet.

Типовое использование

• Промышленные контроллеры: идеален для мониторинга и управления различными процессами.
• Медицинские приборы: благодаря встроенным датчикам и интерфейсам может быть использован в устройствах для мониторинга состояния здоровья.
• Автоматизация зданий: подходит для создания систем управления освещением, отоплением и вентиляцией.

Рекомендуемое применение

• Мониторинг и контроль: с помощью встроенных АЦП и ЦАП можно создавать высокоточные системы измерения и контроля.
• Обработка сигналов: возможность проведения простейших операций по обработке сигналов.

Основные технические характеристики

• Ядро процессора: 8052
• Тактовая частота: до 16.78 МГц
• Программная память: 62 KB флэш
• RAM: 2.25 KB
• Интерфейсы: I2C, SPI, UART
• АЦП: 8 каналов по 12 бит
• ЦАП: 2 канала по 12 бит
• Диапазон напряжения питания: 4.75 В – 5.25 В
• Корпус: 56-LFCSP-VQ (8x8)
• Рабочая температура: -40°C до 85°C

Возможные аналоги

• Microchip AT89S52: аналогичный 8-битный микроконтроллер с ядром 8051.
• NXP P89V51RD2: имеет схожие функции и архитектуру.

Заключение

ADUC842BCPZ62-5 от Analog Devices – это высокоинтегрированный 8-битный микроконтроллер, идеально подходящий для приложений, где важны компактность, точность измерений и наличие интерфейсов для связи с внешними устройствами.
