ADUC842BCPZ62-3

ADUC842BCPZ62-3 от Analog Devices

Общее описание

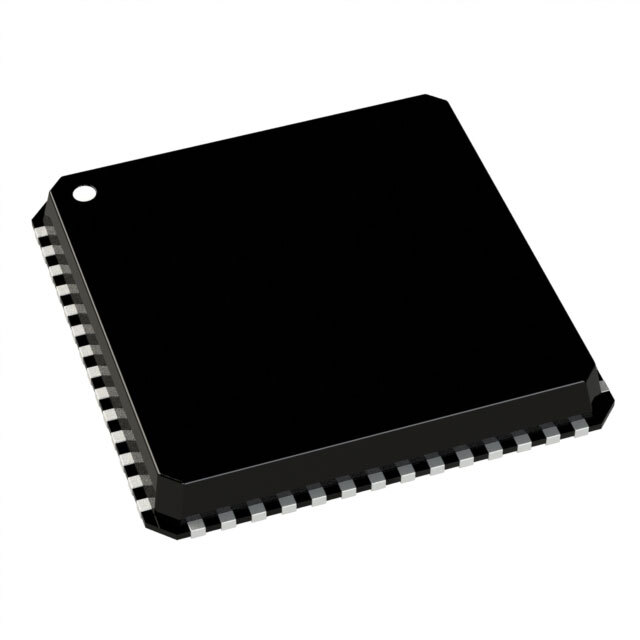

Микроконтроллер ADUC842BCPZ62-3 от компании Analog Devices представляет собой высокоинтегрированный 8-битный микроконтроллер с архитектурой на основе ядра 8052. Он включает в себя 62 KB Flash-памяти и многочисленные периферийные устройства, что делает его идеальным для применения в различных областях электроники и промышленной автоматизации. Устройство выполнено в корпусе 56-LFCSP-VQ (8x8), что обеспечивает компактность и высокую производительность.

Преимущества

• Высокая степень интеграции: наличие встроенного АЦП, ЦАП, температурного датчика и множества других периферийных модулей.
• Энергоэффективность: потребление энергии оптимизировано для промышленного применения.
• Надежность: широкий диапазон рабочих температур от -40°C до +85°C.
• Гибкость: поддержка различных интерфейсов связи, включая I2C, SPI и UART/USART.

Недостатки

• Ограниченная мощность вычислений: 8-битная архитектура подходит не для всех приложений.
• Может потребоваться дополнительное развитие: для некоторых специфических применений может потребоваться разработка дополнительных периферийных устройств.

Типовое использование

• Системы сбора данных
• Автомобильная электроника
• Медицинское оборудование
• Смарт-датчики и промышленные контроллеры

Рекомендации по применению

• Проектирование печатных плат (PCB): следите за размещением компонентов для оптимального рассеивания тепла и минимизации электромагнитных помех.
• Питание: используйте стабильный источник питания в диапазоне 2.7V ~ 3.6V для предотвращения ошибок в работе.
• Программирование: воспользуйтесь встроенными интерфейсами для упрощения разработки ПО.

Основные технические характеристики

• Ядро процессора: 8052
• Размер flash-памяти: 62 KB (62K x 8)
• Частота процессора: 8.38 MHz
• Объем оперативной памяти (RAM): 2.25 KB (2.25K x 8)
• Напряжение питания: 2.7V ~ 3.6V
• Интерфейсы соединения: I2C, SPI, UART/USART
• Встроенные периферийные устройства: DMA, PSM, PWM, температурный датчик, сторожевой таймер (WDT)
• Количество линий ввода/вывода (I/O): 32
• Преобразователи данных: АЦП 8x12 бит; ЦАП 2x12 бит
• Тип осциллятора: Внутренний
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• ADuC841: Микроконтроллер с несколько меньшей памятью.
• ADuC843: Модель с аналогичными характеристиками, но с другими опциями периферийных устройств.
• AT89S52: Альтернатива от компании Atmel с похожей 8-битной архитектурой 8052.

Используйте ADUC842BCPZ62-3 от Analog Devices для разработки надежных и высокоинтегрированных систем в различных областях электроники.
