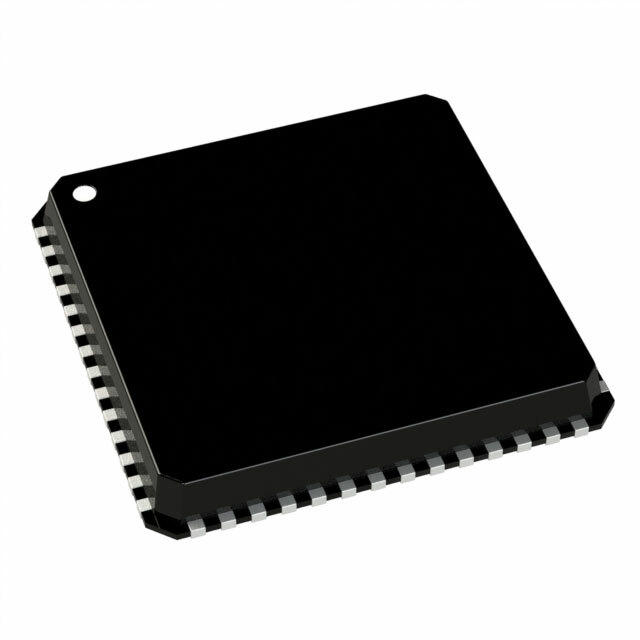

ADUC842BCP32-5

ADUC842BCP32-5

Описание

Микроконтроллер ADuC842BCP32-5 от Analog Devices представляет собой высокопроизводительный микроконтроллер с 8-разрядным 8052 совместимым ядром, который интегрирован с 12-битным АЦП и 12-битным ЦАП. Этот микроконтроллер предназначен для применения в широком спектре задач, включая управление промышленными процессами, лабораторные измерения и другие встраиваемые системы.

Преимущества

• Высокая производительность: Быстрое 8-разрядное 8052 совместимое ядро с максимальной частотой 16.78 МГц.
• Интеграция аналоговых функций: Встроенные 8-канальный 12-битный АЦП и 2-канальный 12-битный ЦАП позволяют легко работать с аналоговыми сигналами.
• Большой объем памяти: 32 КБ флэш-памяти для программ и 2.25 КБ SRAM для хранения данных.
• Широкий диапазон температур: Работоспособность в диапазоне температур от -40°C до 85°C делает его подходящим для применения в различных условиях окружающей среды.

Недостатки

• Устаревший: Статус этого микроконтроллера обозначен как устаревший. Для новых проектов рекомендуется рассматривать более современные аналоги.

Типовое использование

• Промышленные контроллеры
• Лабораторные приборы и анализаторы
• Встраиваемые системы измерения и управления
• Системы сбора данных

Рекомендации по применению

• Соблюдение температурного режима: Убедитесь, что эксплуатационные условия соответствуют температурным диапазонам, указанным в технических характеристиках.
• Правильное питание: Используйте источник питания с напряжением в диапазоне от 4.75 до 5.25 В.
• Защита аналоговых входов: Приемлемое экранирование и фильтрация могут помочь минимизировать помехи и улучшить точность измерений.

Основные технические характеристики

• Ядро процессора: 8052
• Разрядность ядра: 8-бит
• Частота работы: 16.78 МГц
• Порты ввода/вывода: 32
• Объем флэш-памяти: 32 КБ (32K x 8)
• Тип флэш-памяти: Встроенная
• Объем оперативной памяти: 2.25 КБ (2.25K x 8)
• Напряжение питания: 4.75В - 5.25В
• Интерфейсы: I2C, SPI, UART/USART
• АЦП: 8-канальный, 12-битный
• ЦАП: 2-канальный, 12-битный
• Тип корпуса: 56-LFCSP-VQ (8x8)
• Рабочая температура: -40°C - 85°C

Возможные аналоги

1. ADuC843BSZ62-5 — Более современный аналог с улучшенными характеристиками.
2. Microchip AT89C51RE2 — Совместимый микроконтроллер с 8051-ядром и схожими функциями.
3. NXP P89V51RD2 — Микроконтроллер с расширенными функциями и аналогичным ядром.

Заключение

ADuC842BCP32-5 — это надежный и функциональный микроконтроллер с интегрированными аналоговыми возможностями. Несмотря на его устаревший статус, он остается отличным выбором для ряда применений, требующих высокую производительность и точность в аналоговых измерениях и управлении.
