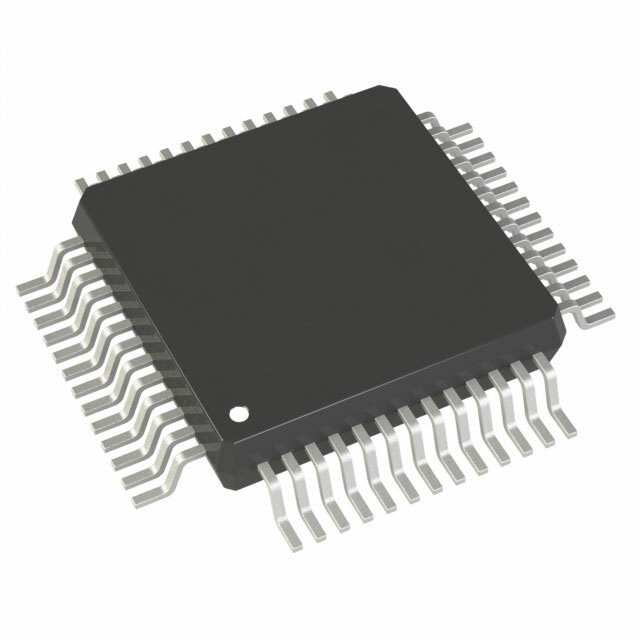

ADUC832BSZ

ADUC832BSZ от Analog Devices

Общее описание

ADUC832BSZ — это высокопроизводительный микроконтроллер производства компании Analog Devices. Он основан на 8052 ядре и оснащен 62KB флэш-памяти, 2.25KB RAM и 4KB EEPROM. Этот микроконтроллер, благодаря встроенным периферийным модулям и датчикам, превосходно подходит для различных задач в встроенных системах.

Преимущества

• Высокая производительность: Рабочая частота 16MHz позволяет выполнять вычисления быстрее и эффективнее.
• Широкий диапазон питания: Микроконтроллер работает при напряжении питания от 2.7V до 5.5V.
• Богатые возможности подключения: Встроенные интерфейсы EBI/EMI, I2C, SPI и UART/USART удовлетворяют всем потребностям в коммуникации.
• Встроенные аналого-цифровые преобразователи: 8 каналов 12-битного АЦП и 2 канала 12-битного ЦАП позволяют легко преобразовывать аналоговые сигналы в цифровые и обратно.

Недостатки

• Сложность разработки: Из-за наличия множества встроенных периферийных устройств может быть сложным для начинающих разработчиков.
• Ограниченные возможности расширения памяти: Размер встроенной памяти может быть недостаточным для сложных приложений.

Типовое использование

ADUC832BSZ широко используется в:

• Системах промышленной автоматизации
• Медицинских приборах
• Прецизионных измерительных системах
• Встроенных системах автоматизации и управления

Рекомендации по применению

• Используйте стабилизированный источник питания для предотвращения сбоев в работе микроконтроллера.
• При проектировании печатных плат предусмотрите экранирование и развязывающие конденсаторы для защиты от электромагнитных помех.
• Внимательно разрабатывайте схемы программирования и дебаггинга для облегчения разработки и прототипирования.

Основные технические характеристики

• Процессорное ядро: 8052
• Размер ядра: 8-бит
• Частота: до 16MHz
• EEPROM: 4K x 8
• RAM: 2.25K x 8
• FLASH-память: 62KB (62K x 8)
• Напряжение питания: 2.7V ~ 5.5V
• АЦП: 8 каналов, 12-бит
• ЦАП: 2 канала, 12-бит
• Интерфейсы: EBI/EMI, I2C, SPI, UART/USART
• Корпус: 52-MQFP (10x10 mm)
• Рабочая температура: -40°C ~ 125°C

Возможные аналоги

• ADUC841BSZ: Аналогичный микроконтроллер с увеличенным количеством памяти.
• ADUC842BSZ: Также основан на ядре 8052, но с улучшенными характеристиками АЦП/ЦАП.

Микроконтроллер ADUC832BSZ является отличным выбором для создания производительных встроенных систем благодаря богатому набору встроенных периферийных устройств и высокой надежности.
