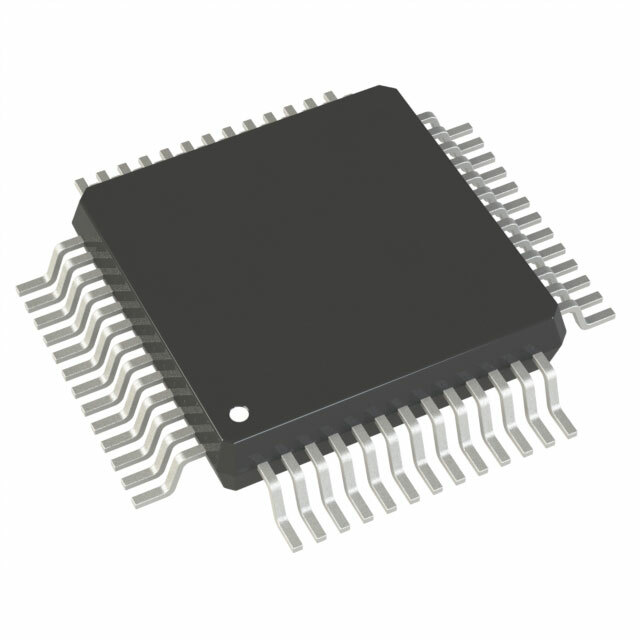

ADUC824BSZ

Микроконтроллер ADUC824BSZ от Analog Devices

Общее описание

Микроконтроллер ADUC824BSZ от компании Analog Devices является частью серии MicroConverter®. Это 8-битный микроконтроллер, объединяющий высокопроизводительные аналого-цифровые и цифро-аналоговые преобразователи с 8 КБ флэш-памяти для программ и множеством периферийных интерфейсов, что делает его идеальным выбором для интегрированных систем управления и измерений.

Преимущества

• Высокая интеграция: Включает в себя 24-битные аналого-цифровые преобразователи, что обеспечивает высокую точность измерений.
• Производительность: Работает на частоте до 12,58 МГц, обеспечивая быструю обработку данных.
• Наличие памяти: 8 КБ флэш-памяти позволяет хранить достаточно сложные программы и данные.
• Широкий диапазон напряжений питания: От 2.7В до 5.25В, что расширяет возможности его применения в различных устройствах.

Недостатки

• Ограниченная оперативная память: Всего 256 байт RAM, что может быть недостаточно для сложных задач.
• Относительно низкая частота: 12,58 МГц может быть недостаточно для некоторых высокопроизводительных приложений.

Типовое использование

• Измерительные приборы: Высокая точность аналого-цифровых преобразователей делает его идеальным для приложений, требующих точных измерений.
• Интегрированные системы управления: Микроконтроллер может быть использован в различных системах для управления и мониторинга.
• Системы сбора данных: Применим в устройствах, требующих надежного сбора и обработки данных.

Рекомендации по применению

• Управляющие приложения: Используйте в системах, где требуется высокая точность и надежность, таких как медицинское оборудование или лабораторные приборы.
• Промышленные приложения: Может быть использован в различных контроллерах автоматизации и мониторах.

Основные технические характеристики

• Процессорное ядро: 8052
• Разрядность: 8-бит
• Тактовая частота: До 12,58 МГц
• Память программ: 8 КБ флэш-памяти
• Оперативная память: 256 байт RAM
• Интерфейсы: EBI/EMI, I2C, SPI, UART/USART
• Аналого-цифровые преобразователи: 3x16-бит, 4x24-бит
• Цифро-аналоговые преобразователи: 1x12-бит
• Напряжение питания: От 2.7В до 5.25В
• Диапазон рабочих температур: От -40°C до +85°C
• Корпус: 52-MQFP (10x10)

Возможные аналоги

• ADuC812 от Analog Devices
• MAXIM DS89C420 от Maxim Integrated
• PIC18F452 от Microchip Technology

Заключение

Микроконтроллер ADUC824BSZ от Analog Devices это надежное и высоко интегрированное решение, подходящее для широкого спектра применений, особенно там, где требуется высокая точность и производительность.
