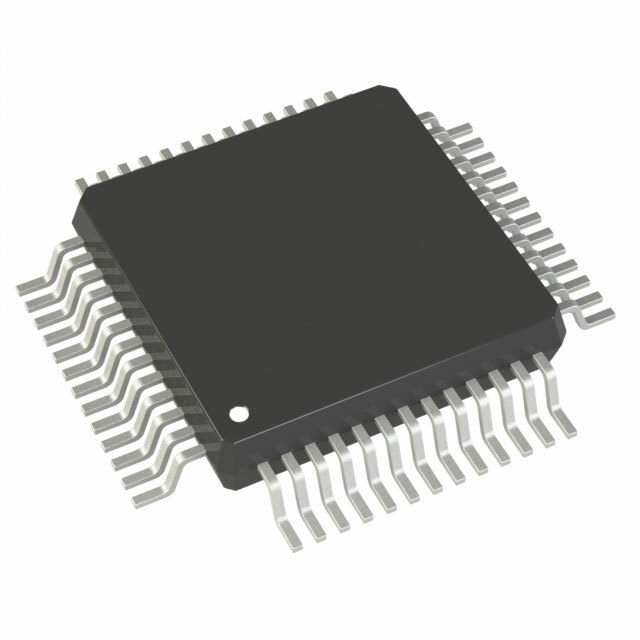

ADUC812BSZ

ADUC812BSZ от Analog Devices

Общее описание

ADuC812BSZ – это высокопроизводительный однокристальный микроконтроллер от компании Analog Devices, сочетающий в себе 8-разрядный ядро 8052 с набором интерфейсов для аналоговых и цифровых сигналов. Этот микроконтроллер предназначен для использования в различных встраиваемых системах, где требуются надежные и мощные микроконтроллеры.

Преимущества

• Высокая производительность: Благодаря ядру 8052, работающему на частоте до 16 МГц, ADuC812BSZ обеспечивает быструю и эффективную обработку данных.
• Комплексный набор периферийных устройств: Включает в себя I2C, SPI и UART для гибких возможностей интерфейса.
• Интеграция аналоговых функций: Встроенные аналогово-цифровые (АЦП) и цифро-аналоговые преобразователи (ЦАП), а также поддржанка периферийного датчика температуры.
• Широкий диапазон рабочих напряжений: От 2.7В до 5.5В, что делает его универсальным решением для различных применений.

Недостатки

• Ограниченная программная память: Объем флеш-памяти составляет 8KB, что может быть недостаточно для сложных приложений.
• Старый процессор: Ядро 8052 не такое современное, как более новые 32-битные ядра ARM, что может ограничивать некоторые возможности.

Типовое использование

• Управление и мониторинг процессами: Встроенные АЦП и ЦАП делают этот микроконтроллер отличным выбором для мониторинга параметров окружающей среды и управления ими.
• Встраиваемые системы: Может использоваться во многих встраиваемых системах, таких как системы автоматизации зданий, медицинские устройства и промышленные контроллеры.
• Сети датчиков: Благодаря наличию нескольких коммуникационных интерфейсов, ADuC812BSZ подходит для использования в различных сетевых приложениях.

Рекомендации по применению

• Используйте ADuC812BSZ в приложениях, где требуется высокая точность и наличие аналоговых интерфейсов.
• Подходит для использования в условиях с широким диапазоном температур (от -40°C до 85°C).
• Убедитесь в достаточности объема памяти для ваших задач, особенно если планируется сложное и многозадачное приложение.

Основные технические характеристики

• Процессор: 8-разрядное ядро 8052
• Частота: До 16 МГц
• Память программы: 8KB FLASH
• EEPROM: 640 байт
• ОЗУ: 256 байт
• Напряжение питания: 2.7В - 5.5В
• Интерфейсы: I2C, SPI, UART/USART
• АЦП: 8 каналов, 12 бит
• ЦАП: 2 канала, 12 бит
• Рабочая температура: от -40°C до 85°C
• Корпус: 52-контактный MQFP (10x10 мм)

Возможные аналоги

• АТМега328P: Популярный 8-разрядный микроконтроллер от Atmel, который может быть хорошей альтернативой благодаря схожим характеристикам.
• PIC16F877A: Микроконтроллер от Microchip с аналогичными возможностями и более широкой памятью.
• C8051F350: Микроконтроллер от Silicon Labs, предлагающий более современные решения на основе 8051-ядра.

ADuC812BSZ – это надежный выбор для встраиваемых систем и приложений с требованием к наличию аналоговых и цифровых интерфейсов.
