ADUC812BCPZ

ADUC812BCPZ от Analog Devices

Общее описание

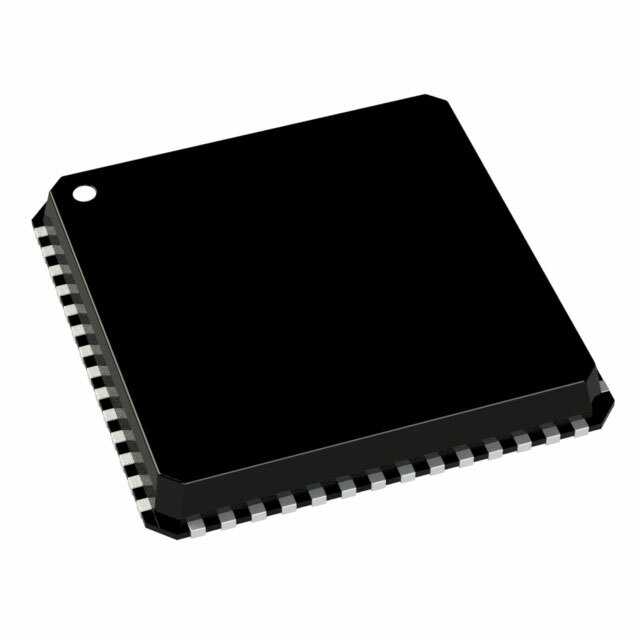

ADUC812BCPZ — это микроконтроллер семейства MicroConverter®, разработанный компанией Analog Devices. Этот высокоинтегрированный микроконтроллер сочетает в себе 8-битный процессор 8052 с высокоточным 12-битным АЦП и ЦАП, что делает его идеальным решением для приложений, требующих точного аналогово-цифрового преобразования и управления. ADUC812BCPZ поставляется в корпусе 56-LFCSP-VQ (8x8).

Преимущества

• Высокая точность: Встроенные 12-битные АЦП и ЦАП обеспечивают точное преобразование сигналов.
• Интеграция: Комбинация микроконтроллера и аналоговых компонентов в одном устройстве снижает количество внешних компонентов и упрощает разработку.
• Гибкость: Поддержка множества интерфейсов связи (I2C, SPI, UART/USART).
• Удобство разработки: Встроенная энергонезависимая память (FLASH) и поддержка языка программирования С позволяют облегчить разработку программного обеспечения.

Недостатки

• Сложность разработки: В связи с высокой интеграцией может быть сложнее разрабатывать сложные проекты без соответствующего опыта.
• Потребление энергии: Несмотря на широкие функциональные возможности, следует учесть энергоэффективность для автономных приложений.

Типовое использование

• Промышленная автоматизация: Используется в системах, требующих точного измерения и управления.
• Медицинские приборы: Идеален для приложений, где необходима высокая точность измерений.
• Энергетический сектор: Применяется в системах мониторинга и управления энергопотреблением.
• Сенсорные системы: Подходит для различных сенсорных приложений, требующих точного цифрового преобразования.

Рекомендации по применению

• Электропитание: Рабочее напряжение должно быть в пределах 2,7В - 5,5В.
• Температура: Следует учитывать температурный диапазон эксплуатации от -40°C до +85°C.
• Корпус и монтаж: Корпус 56-LFCSP-VQ пожходит для поверхностного монтажа, необходимо правильно настроить пайку для обеспечения надежного соединения.

Основные технические характеристики

• Процессор: 8-битный 8052
• Тактовая частота: 16 МГц
• Интерфейсы: I2C, SPI, UART/USART
• Входы/выходы (I/O): 34
• Программная память: 8 КБ (FLASH)
• Энергонезависимая память (EEPROM): 640 x 8 бит
• Оперативная память (RAM): 256 x 8 бит
• Напряжение питания: 2,7В ~ 5,5В
• АЦП: 8 каналов по 12 бит
• ЦАП: 2 канала по 12 бит
• Тип осциллятора: Внутренний
• Рабочая температура: -40°C ~ 85°C
• Корпус: 56-LFCSP-VQ (8x8)

Возможные аналоги

• ADUC841BSZ62-5: Микроконтроллеры с аналогичными характеристиками, но с дополнительными функциями.
• PIC16F877A от Microchip: Хорошая альтернатива с аналогичной комбинацией аналоговых и цифровых возможностей.

Заключение

ADUC812BCPZ является мощным инструментом для разработки разнообразных приложений благодаря своей высокой интеграции и многофункциональности. Этот микроконтроллер идеально подойдет для тех, кто ищет решения требующие точного аналогово-цифрового преобразования.
