ADUC7126BSTZ126I от Analog Devices

Общее описание

ADUC7126BSTZ126I - это микроконтроллер семейства MicroConverter® от компании Analog Devices с 16/32-разрядным процессором ARM7® и широким набором встроенных периферийных устройств. Данный микроконтроллер предназначен для использования в системах сбора и обработки данных, контроля и управления.

Преимущества

• Высокая производительность: 16/32-разрядное ядро ARM7® с рабочей частотой до 41.78 МГц обеспечивает высокую скорость выполнения операций.
• Большой объем памяти: Встроенная флэш-память объемом 126KB и оперативная память 8KB.
• Широкие возможности ввода-вывода: Поддержка множества интерфейсов, включая EBI/EMI, I2C, SPI и UART/USART.
• Высокая точность аналоговых конвертеров: Встроенные 12-разрядные A/D и D/A преобразователи.

Недостатки

• Ограниченное количество I/O пинов: Всего 40 выводов для ввода-вывода может быть недостаточным для сложных систем.
• Форм-фактор: Микроконтроллер выполнен в корпусе 80-LQFP (12x12 мм), что может быть сложно при поверхностном монтаже в условиях малых серий производства.

Типовое использование

ADUC7126BSTZ126I может использоваться в следующих областях:

• Системы промышленного контроля и управления;
• Медицинское и лабораторное оборудование;
• Программируемые логические контроллеры (ПЛК);
• Системы сбора и обработки данных.

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использовать стабилизированный источник питания с напряжением 2.7V ~ 3.6V.
• При проектировании печатной платы следует учитывать тепловыделение и предусмотреть соответствующую тепловую развязку.
• Использовать внешние фильтры на линиях питания для уменьшения помех и повышения стабильности работы конвертеров.

Основные технические характеристики

• Процессор: ARM7®, 16/32-разрядный
• Частота работы: до 41.78 МГц
• Память: 126KB флэш-памяти, 8KB ОЗУ
• Интерфейсы: EBI/EMI, I2C, SPI, UART/USART
• Количество I/O: 40 выводов
• Преобразователи: 12-разрядные A/D и D/A конвертеры
• Диапазон напряжения питания: 2.7V ~ 3.6V
• Рабочая температура: от -40°C до +125°C

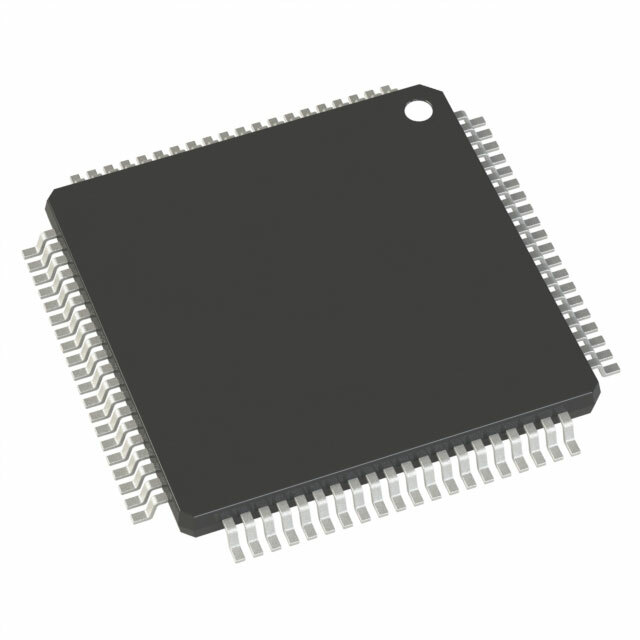

• Корпус: 80-LQFP (12x12 мм)

Возможные аналоги

• ADUC7026BSTZ62I от Analog Devices
• STM32F100C8T6B от STMicroelectronics
• LPC2136FBD64 от NXP

ADUC7126BSTZ126I от Analog Devices является мощным и многофункциональным решением для различных применений в области встраиваемых систем, особенно там, где требуется высокая точность аналоговых измерений и надежная передача данных.
