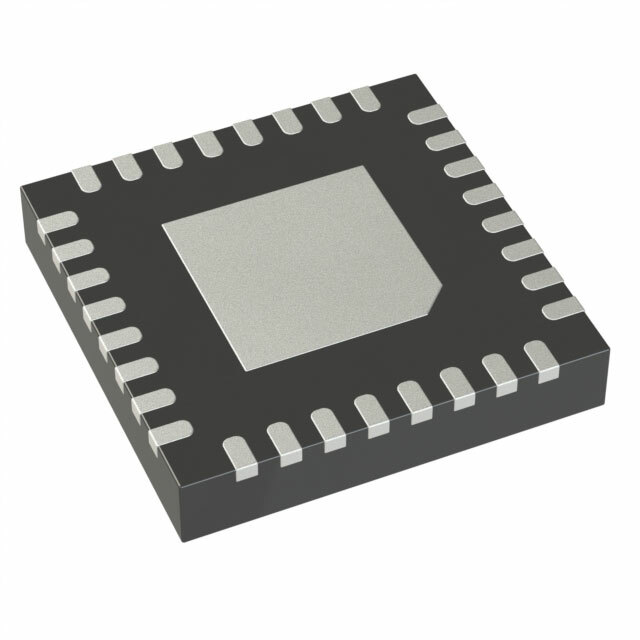

ADUC7061BCPZ32 от Analog Devices

Общее описание

ADUC7061BCPZ32 - это высокоинтегрированный микроконтроллер, который имеет процессорное ядро ARM7®, встроенную флэш-память и различные аналоговые и цифровые периферийные устройства. Этот микроконтроллер идеально подходит для приложений, требующих сочетания микроконтроллера с высокоточным аналоговым интерфейсом, таких как медицинские и промышленные измерительные системы.

Преимущества

• Высокая интеграция: Встроенный в микроконтроллер ARM7® ядро, флэш-память и аналоговые периферийные устройства в одном корпусе.
• Простота разработки: Поддержка популярных протоколов связи (I2C, SPI, UART/USART) для легкой интеграции в различные системы.
• Низкое энергопотребление: Поддерживает различные режимы энергосбережения для увеличения срока службы батареи в портативных устройствах.

Недостатки

• Ограниченный объем ОЗУ: 1Кб оперативной памяти может быть недостаточно для более сложных приложений.
• Небольшое количество выводов ввода/вывода (I/O): 8 выводов I/O может быть недостаточно для приложения с большими требованиями по вводу/выводу.

Типовое использование

• Медицинские измерительные приборы
• Промышленные датчики и измерительные системы
• Системы управления и мониторинга
• Портативные и автономные устройства

Рекомендации по применению

• При проектировании устройств на основе ADUC7061BCPZ32 рекомендуется уделить внимание схемотехническим решениям для минимизации помех и обеспечения стабильности аналоговых сигналов.
• Для оптимального использования всех функций микроконтроллера важно ознакомиться с документацией и примерами применения от производителя.

Основные технические характеристики

• Процессорное ядро: ARM7®
• Разрядность ядра: 16/32-бит
• Тактовая частота: 10 МГц
• Объем флэш-памяти: 32Кб (16К х 16)
• Объем оперативной памяти: 1Кб (1К х 32)
• Встроенные периферийные устройства: A/D преобразователи (5x24-бит, 8x24-бит), D/A преобразователь (1x14-бит), температурный датчик, PWM, WDT
• Количество выводов I/O: 8
• Напряжение питания: 2.375 В ~ 2.625 В
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип корпуса: 32-LFCSP (5x5 мм)

Возможные аналоги

• ADuC7020BCPZ32 от Analog Devices
• STM32F103C8T6 от STMicroelectronics
• LPC2138FBD64 от NXP Semiconductors

Эти аналоги также представляют собой микроконтроллеры с ARM ядром и схожими характеристиками.
