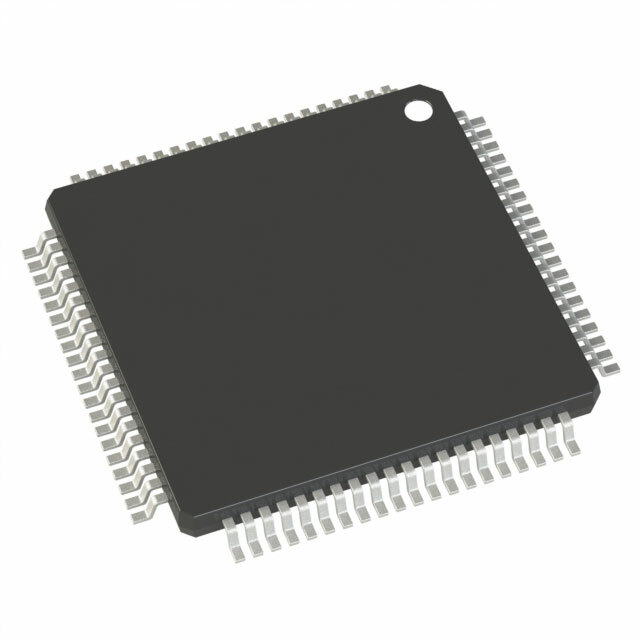

ADUC7026BSTZ62I

ADUC7026BSTZ62I от Analog Devices

Общее описание

ADUC7026BSTZ62I — это мощный микроконтроллер из серии MicroConverter® производства Analog Devices. Он основан на 16/32-битном процессоре ARM7®, работающем на частоте до 44 МГц. Этот микроконтроллер сочетает высокую производительность и широкий набор периферийных функций, что делает его отличным выбором для разнообразных встраиваемых приложений.

Преимущества

• Высокая производительность: Оснащен ядром ARM7® с тактовой частотой 44 МГц.
• Широкий набор периферийных устройств: Включает в себя A/D и D/A конвертеры, PWM, UART, SPI и другие интерфейсы.
• Большой объём памяти: 62 КБ флеш-памяти и 2 КБ SRAM позволяет хранить и обрабатывать большие объемы данных.
• Широкий температурный диапазон: Поддерживает температурный диапазон от -40°C до 125°C, что делает его подходящим для экстремальных условий эксплуатации.

Недостатки

• Отсутствие встроенного EEPROM: Потребует дополнительной внешней памяти для хранения данных, сохраняемых при отключении питания.
• Высокое энергопотребление: В некоторых случаях может потребовать эффективного управления энергией.

Типовое использование

ADUC7026BSTZ62I идеально подходит для:

• Промышленных систем управления: Благодаря высокопроизводительному ядру и широкому набору периферийных функций.
• Систем сбора данных: Благодаря встроенным аналогово-цифровым и цифро-аналоговым преобразователям.
• Автомобильной электроники: Ввиду широкого температурного диапазона.

Рекомендации по применению

• Управление питанием: Следите за энергопотреблением устройства и внедряйте режимы пониженного потребления энергии, если это необходимо.
• Использование внешнего EEPROM: В случае необходимости сохранения данных на постоянной основе при отсутствии питания, рассматривайте использование внешней энергонезависимой памяти.
• Термическое управление: Учитывайте тепловое расхождение при проектировании схемы для эксплуатации в экстремальных температурных условиях.

Основные технические характеристики

• Процессор: ARM7® (16/32-бит)
• Тактовая частота: 44 МГц
• Память: 62 КБ флеш-памяти, 2 КБ SRAM
• Интерфейсы: EBI/EMI, I2C, SPI, UART/USART
• Аналого-цифровые конвертеры: 12-битный A/D преобразователь (12 каналов), 12-битный D/A преобразователь (4 канала)
• Периферийные устройства: PLA, PWM, PSM, температурный сенсор, WDT
• Напряжение питания: 2.7В ~ 3.6В
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 80-LQFP (12x12)

Возможные аналоги

• ADUC7024: Младшая модель с меньшим количеством памяти.
• STM32F103: Аналог от STMicroelectronics с схожими характеристиками.
• LPC2148: Микроконтроллер от NXP на основе ядра ARM7®.

Используя указанные рекомендации и характеристики, вы сможете оптимально интегрировать ADUC7026BSTZ62I в вашу схему и обеспечить её стабильную работу.
