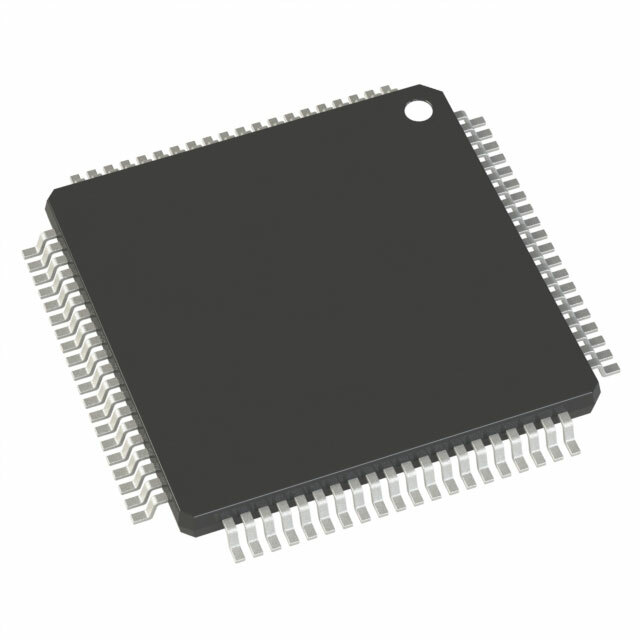

ADUC7026BSTZ62

ADUC7026BSTZ62 от Analog Devices

Общее Описание

ADuC7026BSTZ62 от Analog Devices – это высокопроизводительный микроконтроллер, основанный на ядре ARM7® с 16/32-битной архитектурой. Устройство интегрирует в себе все необходимые периферийные устройства для работы в различных встраиваемых системах, что делает его универсальным решением для многих приложений.

Преимущества

• Высокая производительность: Ядро ARM7® работает на частоте 44 МГц, обеспечивая быстрое выполнение задач.
• Многофункциональность: Встроенные периферийные устройства, такие как таймеры, АЦП, ЦАП, PWM, и другие, делают его отличным выбором для многофункциональных систем.
• Надежность: Рабочий диапазон температур от -40°C до 125°C позволяет использовать микроконтроллер в жестких условиях эксплуатации.

Недостатки

• Высокая сложность: Для полного использования всех функций микроконтроллера потребуется значительная разработческая работа.
• Высокая цена: Стоимость данной модели может быть выше по сравнению с более простыми микроконтроллерами.

Типовое Использование

• Промышленные контроллеры
• Автоматизация и управление процессами
• Медицинские приборы
• Энергетические системы мониторинга

Рекомендации по Применению

• Организация питания: Убедитесь, что используется стабильный источник питания в диапазоне 2.7V – 3.6V для надежной работы.
• Термическое управление: При проектировании обратите внимание на эффективное отведение тепла для поддержания температуры в пределах рабочих значений.
• Разработка ПО: Используйте специализированные среды разработки (IDE) и отладочные инструменты для ARM7® для ускорения разработки.

Основные Технические Характеристики

• Процессорное ядро: ARM7®
• Частота: 44 МГц
• Размер программы памяти: 62KB (31K x16) FLASH
• Объем RAM: 2K x 32
• Количество линий ввода-вывода: 40
• АЦП: 12 каналов, 12-бит
• ЦАП: 4 канала, 12-бит
• Периферийные интерфейсы: EBI/EMI, I2C, SPI, UART/USART
• Корпус: Surface Mount, 80-LQFP (12x12)
• Рабочий температурный диапазон: -40°C ~ 125°C

Возможные Аналоги

• STM32F103C8T6 от STMicroelectronics: Микроконтроллер на основе ядра ARM Cortex-M3, обладающий схожими характеристиками.
• AT91SAM7S256 от Microchip: Микроконтроллер с ARM7® ядром и аналогичным набором функций, но с различиями в периферийных устройствах.

Этот подробный обзор поможет вам лучше понять возможности и области применения ADuC7026BSTZ62, а также сделает выбор компонентов для вашего проекта более обоснованным.
