ADSP-SC589BBCZ-5B

ADSP-SC589BBCZ-5B от Analog Devices

Общее описание

ADSP-SC589BBCZ-5B – это высокопроизводительный цифровой сигнальный процессор (DSP) компании Analog Devices, принадлежащий серии SHARC®. Этот процессор обладает полноценной поддержкой обработки сигналов и безопасности данных и предназначен для применения в сложных задачах цифровой обработки сигналов, включая аудиосистемы высокого класса, промышленные системы управления и встраиваемые системы.

Преимущества

• Высокая производительность: С тактовой частотой до 500 МГц, обеспечивающей быструю и эффективную обработку данных.
• Многозадачность: Способность одновременно обрабатывать несколько потоков данных благодаря наличию двух ядер SHARC и одного ядра ARM Cortex-A5.
• Большая емкость памяти: Включает 512 кБ ROM и 640 кБ RAM, что позволяет хранить и быстро обрабатывать большие объемы данных.
• Расширенные интерфейсы: Поддержка множества интерфейсов (CAN, Ethernet, I2C, SPI, UART, USB OTG и другие), что обеспечивает гибкость при интеграции в различные системы.

Недостатки

• Высокая стоимость: Это один из более дорогих вариантов среди DSP, что может быть значительным фактором для некоторых бюджетных проектов.
• Требовательность к питанию: Процессор требует стабильного питания (1.10V - ядро, 3.30V - I/O), что может усложнить проектирование схемы питания.

Типовое использование

• Аудиосистемы высокого класса
• Промышленные системы управления
• Встраиваемые системы
• Автоматизация и контроль процессов
• Обработка видео и изображений

Рекомендации по применению

1. Проектирование питания: Учесть требования по напряжению для ядра и I/O, обеспечить использование стабилизированных источников питания.
2. Охлаждение: При высоких нагрузках обеспечить эффективное охлаждение процессора.
3. Интерфейсные соединения: Разработать схему с использованием необходимых интерфейсов для подключения внешних устройств.

Основные технические характеристики

• Ядра: 2x SHARC + ARM Cortex-A5
• Тактовая частота: до 500 МГц
• Объём ROM: 512 кБ
• Объём RAM: 640 кБ
• Интерфейсы: CAN, EBI/EMI, Ethernet, DAI, I2C, MMC/SD/SDIO, SPI, SPORT, UART/USART, USB OTG
• Напряжение I/O: 3.30V
• Напряжение ядра: 1.10V
• Диапазон рабочих температур: -40°C ~ 85°C

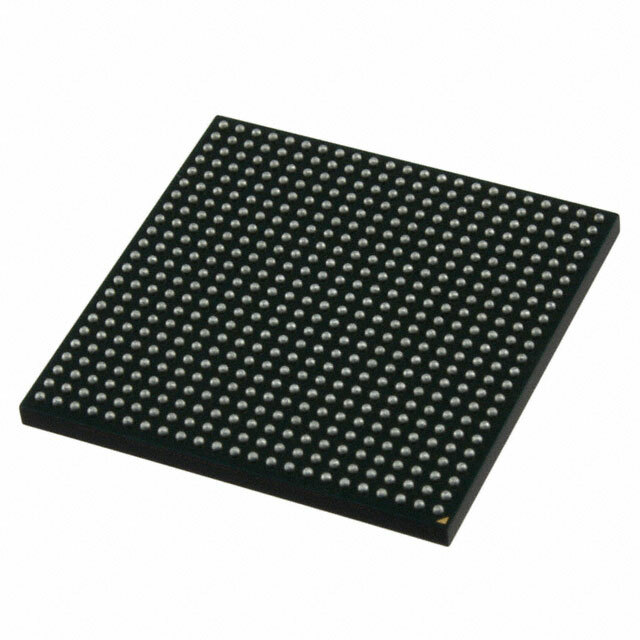

• Корпус: 529-LFBGA, CSPBGA

Возможные аналоги

• ADSP-SC573 от Analog Devices – более доступная альтернатива с меньшей производительностью.
• TMS320C6678 от Texas Instruments – аналогичный по производительности DSP с другим набором интерфейсов и особенностей.

Этот процессор идеально подходит для требовательных приложений, где важны высокая производительность и многофункциональность.
