ADSP-SC570BSWZ-42 от Analog Devices

Общее описание

ADSP-SC570BSWZ-42 — это высокопроизводительный цифровой сигнальный процессор от компании Analog Devices, предназначенный для обработки цифровых сигналов в реальном времени. Этот процессор использует архитектуру SHARC® и ARM® Cortex®-A5, что обеспечивает отличную производительность для задач цифровой обработки сигналов и управления.

Преимущества

• Высокая производительность: Совмещает в себе мощные возможности DSP и управляющего процессора.
• Многозадачность: Поддерживает параллельную обработку сигналов и управление.
• Широкий спектр интерфейсов: Включает в себя различные интерфейсы для подключения внешних устройств и периферии.
• Энергоэффективность: Низкое энергопотребление, что позволяет использовать данный процессор в энергоограниченных системах.

Недостатки

• Сложность интеграции: Требует высокой квалификации инженеров для разработки и отладки программного обеспечения.
• Стоимость: Может быть дороже по сравнению с менее производительными решениями.

Типовое использование

• Обработка аудио- и видеосигналов
• Промышленная автоматизация
• Медицинские устройства
• Автомобильные информационно-развлекательные системы
• Коммуникационные системы

Рекомендации по применению

• Проектирование схем: Соблюдайте рекомендации производителя по подключению и разводке PCB для минимизации шумов и помех.
• Теплоотвод: Обеспечьте адекватное охлаждение, особенно при работе на максимальных тактовых частотах.
• Стабильное питание: Используйте высококачественные источники питания для обеспечения стабильной работы процессора.

Основные технические характеристики

• Архитектура: SHARC® + ARM® Cortex®-A5
• Тактовая частота: 450 МГц (DSP), 225 МГц (Cortex-A5)
• Объем оперативной памяти (On-Chip RAM): 1.640 МБ
• Напряжение ядра: 1.10 В
• Напряжение ввода/вывода: 3.30 В
• Температурный диапазон: от -40°C до +85°C

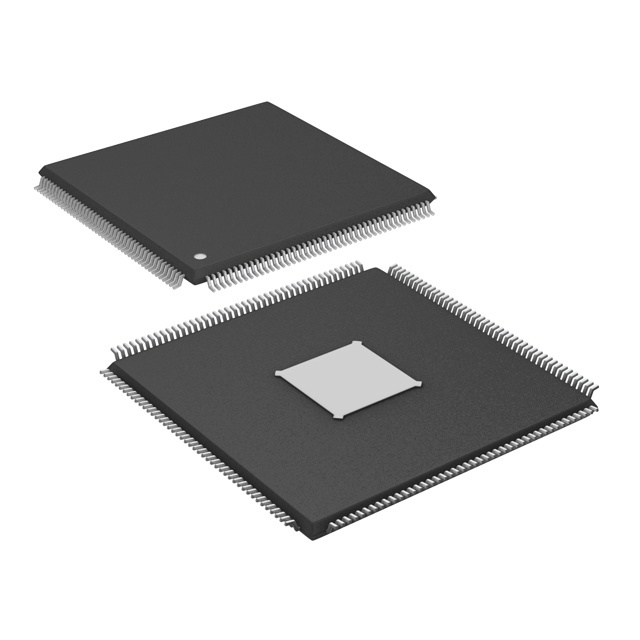

• Корпус: 176-LQFP с открытой подложкой (24x24 мм)
• Интерфейсы: CAN, EBI/EMI, Ethernet, DAI, I2C, MMC/SD/SDIO, SPI, SPORT, UART/USART, USB OTG

Возможные аналоги

• ADSP-SC587: Более мощный процессор для сложных задач обработки сигналов.
• ADSP-21489: Один из предыдущих моделей, подходящий для менее требовательных применений.
• TMS320C6748: Цифровой сигнальный процессор от Texas Instruments с конкурентными характеристиками.

Этот процессор идеально подходит для проектировщиков, которым требуется высокая производительность и гибкость в обработке цифровых сигналов и управлении различными задачами.
