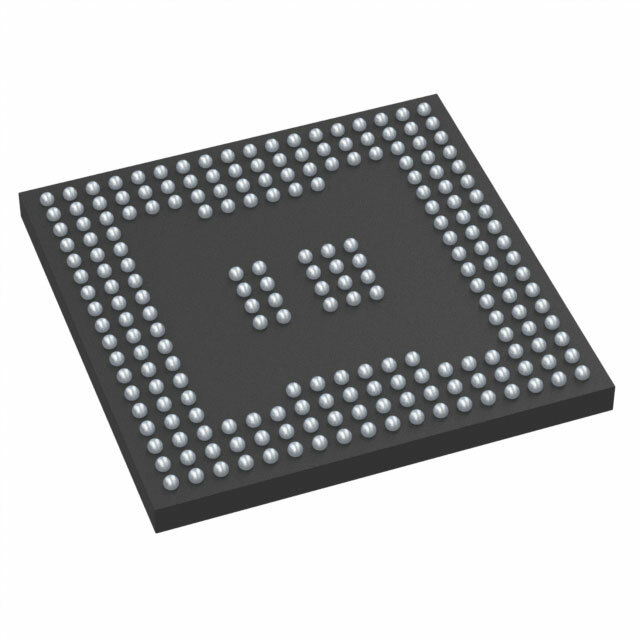

ADSP-CM409CBCZAFRL

ADSP-CM409CBCZAFRL от Analog Devices

Общее описание: ADSP-CM409CBCZAFRL – это мощный цифровой сигнальный процессор (DSP), построенный на основе микроконтроллера ARM Cortex-M4 с технологией смешанных сигналов. Этот процессор предназначен для широкого спектра применений, включая обработку сигналов, управление движением и промышленные системы управления. Он предлагает интеграцию высокопроизводительного цифрового ядра и аналоговых функций на одном кристалле.

Преимущества:

• Высокая производительность: тактовая частота до 240 МГц.
• Встроенная память: 2 МБ флэш-памяти и 384 кБ ОЗУ.
• Богатый набор периферийных интерфейсов: CAN, Ethernet, I2C, SPI, SPORT, UART/USART, USB.
• Поддержка функций смешанных сигналов, что делает его идеальным для регулирования и управления аналоговыми и цифровыми сигналами.
• Надежная работа при широком диапазоне температур: от -40°C до 105°C.

Недостатки:

• Высокая стоимость по сравнению с менее производительными или специализированными решениями.
• Требования к охлаждению для обеспечения надежности при максимальной производительности в условиях высоких температур.

Типовое использование:

• Профессиональные аудиосистемы и системы звуковой обработки.
• Управление движением и сервосистемы.
• Промышленные системы автоматизации и управления.
• Высокопроизводительные приложения с потребностью в сложной цифровой обработке сигналов.

Рекомендации по применению:

• При монтаже на плату обеспечьте хорошее термоуправление для поддержания надежной работы.
• Используйте рекомендованный формат корпусировки (212-CSPBGA) для оптимальной производительности.
• Убедитесь, что источники питания обеспечивают необходимые параметры напряжения для I/O (3.3 В) и ядра (1.2 В).

Основные технические характеристики:

• Тип процессора: ARM Cortex-M4 с точкой плавающей запятой.
• Тактовая частота: до 240 МГц.
• Встроенная память: 2 МБ флэш, 384 кБ ОЗУ.
• Периферийные интерфейсы: CAN, Ethernet, I2C, SPI, SPORT, UART/USART, USB.
• Напряжение I/O: 3.3 В.
• Напряжение ядра: 1.2 В.
• Рабочий температурный диапазон: от -40°C до 105°C.
• Тип корпусировки: CSPBGA (19x19), 212 выводов.

Возможные аналоги:

• ADSP-CM408 от того же производителя.
• Texas Instruments TMS320F28379D с аналогичными характеристиками и функционалом.
• STMicroelectronics STM32F407, предназначенный для похожих приложений, но с более низкой производительностью.

Заключение: ADSP-CM409CBCZAFRL – это универсальный и высокопроизводительный процессор для задач цифровой обработки сигналов и управления, который идеально подходит для сложных промышленных и аудиоприложений.
