ADSP-BF702BCPZ-4

Описание компонента ADSP-BF702BCPZ-4 от Analog Devices

Общее описание

Процессор цифровой обработки сигналов ADSP-BF702BCPZ-4 от Analog Devices является частью семейства Embedded DSP (Digital Signal Processors) и принадлежит линейке Blackfin®. Этот высокопроизводительный DSP предназначен для использования в различных встраиваемых приложениях, требующих быстрого и эффективного вычисления сигналов.

Преимущества

• Высокая производительность: Максимальная тактовая частота составляет 400 МГц, что обеспечивает мгновенную обработку данных.
• Многофункциональность: Разнообразные встроенные интерфейсы, такие как CAN, SPI, I2C, UART и другие, позволяют осуществлять эффективное взаимодействие с периферийными устройствами.

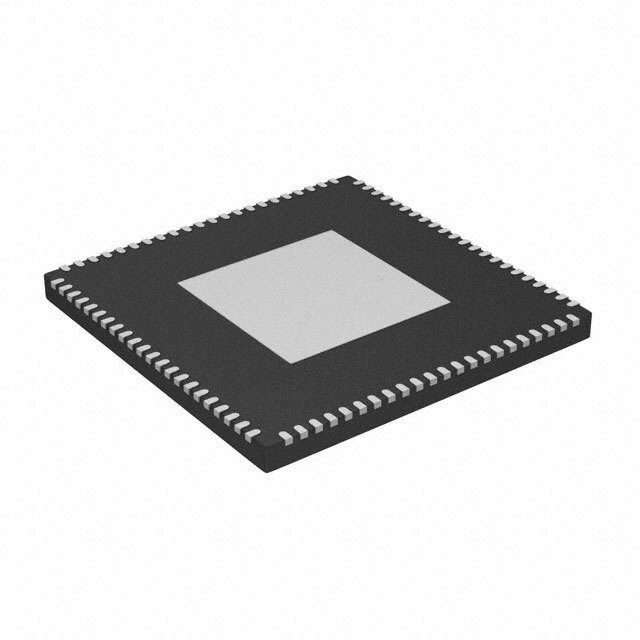

• Компактность: Корпус 88-LFCSP-VQ (12x12) обеспечивает компактные размеры для размещения в ограниченных пространствах.
• Энергоэффективность: Низкое энергопотребление, важное для портативных и автономных систем, благодаря использованию напряжения ядра всего 1.10V.

Недостатки

• Температурные ограничения: Рабочий диапазон температур от -40°C до 85°C может быть недостаточным для экстремальных промышленных условий.
• Требуемое глубокое знание: Для оптимального использования требуется хорошее понимание цифровой обработки сигналов и опыт работы с встраиваемыми системами.

Типовое использование

• Обработка аудио и видео: Идеально подходит для систем, требующих сжатие и декомпрессию аудио и видео данных.
• Коммуникационные системы: Применяется в системах связи для кодирования, декодирования и других операций.
• Автомобильные системы: Успешно используется в автомобильных электронных системах для обработки данных от датчиков и управления различными компонентами.
• Промышленные системы: Используется для систем контроля и автоматизации на производственных предприятиях.

Рекомендации по применению

• При проектировании систем на базе ADSP-BF702 следует учесть правильное управление тепловым режимом и оборку охлаждения, особенно при работе на высоких частотах.
• Обеспечьте надежное питание и защиту от электромагнитных помех для стабильной работы процессора.
• Пользуйтесь проверенными программными библиотеками и инструментами от Analog Devices для разработки и отладки программного обеспечения.

Основные технические характеристики

• Максимальная тактовая частота: 400 МГц
• Постоянная память: 512 кБ (ROM)
• Оперативная память на кристалле: 256 кБ (L2)
• Напряжение ввода/вывода: 1.8В, 3.3В
• Напряжение ядра: 1.10В
• Рабочая температура: от -40°C до 85°C (TA)
• Корпус: 88-VFQFN с выведенной контактной площадкой
• Пакет устройства: 88-LFCSP-VQ (12x12)

Возможные аналоги

• ADSP-BF701BCPZ-4: Другой представитель семейства Blackfin, обладающий схожими характеристиками.
• TI TMS320C5535: DSP от Texas Instruments с аналогичной производительностью и возможностями.
• Freescale/NXP DSP56321: DSP для высокопроизводительных приложений от NXP.

Этот компонент подойдет для множества встраиваемых и мобильных приложений, требующих мощного цифрового сигнального процессора с низким энергопотреблением.
