ADSP-BF548MBBCZ-5M

Описание

ADSP-BF548MBBCZ-5M от Analog Devices - это высокоэффективный цифровой сигнальный процессор (DSP) семейства Blackfin®, предназначенный для обработки сигналов в реальном времени. Данный чип отличается высокой тактовой частотой и множеством встроенных интерфейсов, что делает его идеальным для сложных применений в области обработки изображений и видео, встраиваемых систем и телекоммуникаций.

Преимущества

• Высокая производительность: Тактовая частота до 533 МГц обеспечивает высокую скорость обработки данных.
• Широкий диапазон интерфейсов: Поддержка интерфейсов CAN, SPI, SSP, TWI, UART и USB упрощает интеграцию в сложные системы.
• Универсальность: Поддержка внешней энергонезависимой памяти и 260 кБ встроенной ОЗУ позволяет гибко настраивать систему.
• Компактность: Упаковка в корпусе CSPBGA с 400 выводами (17x17 мм) позволяет создать компактные устройства.

Недостатки

• Сложность разработки: Высокая функциональность и множество интерфейсов могут усложнить разработку и отладку систем.
• Потребляемая мощность: Требуется продуманный подход к управлению энергопотреблением для оптимального использования DSP в энергоэффективных приложениях.

Типовое использование

• Обработка изображений и видео: Отлично подходит для использования в камерах, видеокамерах и системах видеонаблюдения.
• Встраиваемые системы: Идеален для сложных встраиваемых систем, требующих высокой производительности.
• Телекоммуникации: Используется в различных телекоммуникационных устройствах для эффективной обработки сигналов.

Рекомендации по применению

• Планирование энергопотребления: Используйте возможности понижения тактовой частоты и поэтапного выключения компонентов для управления энергопотреблением.
• Разработка отладочных плат: Рассмотрите возможность разработки специализированных отладочных плат для облегчения разработки и тестирования.
• Использование внешней памяти: При необходимости увеличьте объем памяти за счет внешних энергонезависимых модулей.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: CAN, SPI, SSP, TWI, UART, USB
• Тактовая частота: до 533 МГц
• Невстраиваемая энергонезависимая память: Поддержка внешней памяти
• Встроенная оперативная память: 260 кБ
• Напряжение на выводах ввода/вывода: 2.50В, 3.30В
• Напряжение на ядре: 1.25В
• Температурный диапазон работы: от -40°C до 85°C
• Способ монтажа: Настенная пайка

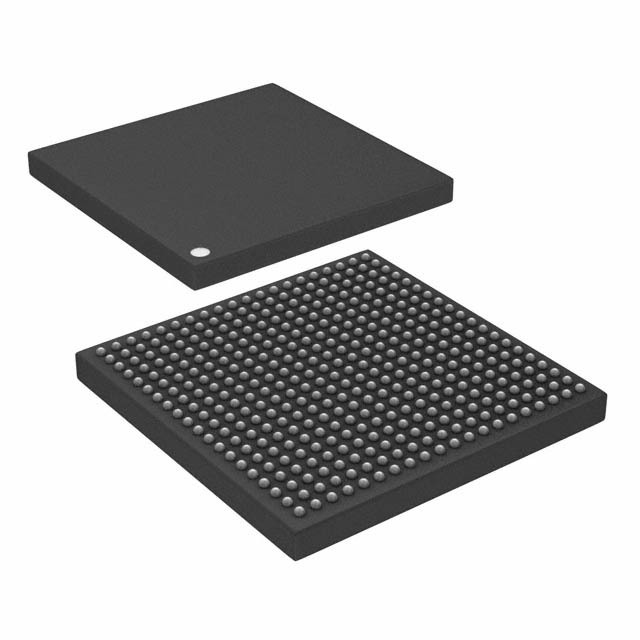

• Корпус: 400-LFBGA, CSPBGA (17x17 мм)
• Упаковка: 400-CSPBGA (17x17)

Возможные аналоги

• TMS320C5505 от Texas Instruments
• SHARC ADSP-21371 от Analog Devices
• STM32F407VGT6 от STMicroelectronics

Использование ADSP-BF548MBBCZ-5M от Analog Devices предоставляет отличные возможности для создания высокопроизводительных и надежных электронных систем, подходящих для решения широкого спектра задач.
