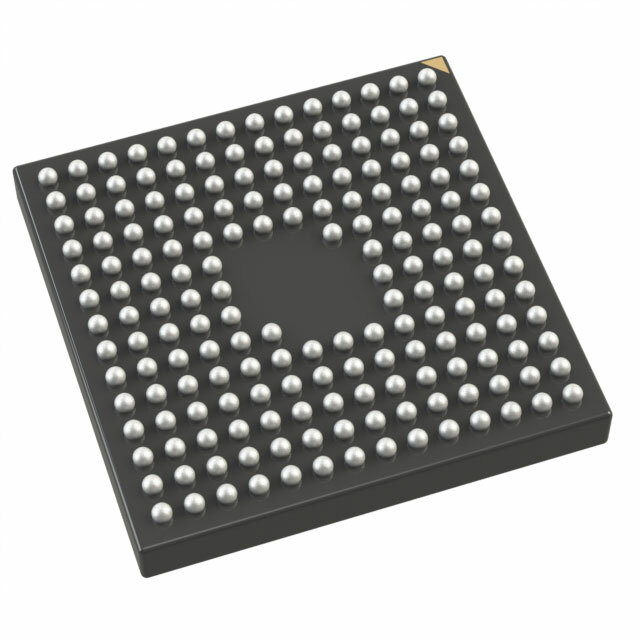

ADSP-BF534BBC-4A

ADSP-BF534BBC-4A от Analog Devices

Общее описание

ADSP-BF534BBC-4A — это производительный цифровой сигнальный процессор (DSP) семейства Blackfin® от компании Analog Devices. Он предназначен для выполнения высокоскоростных цифровых операций обработки сигналов, что делает его идеальным выбором для широкого спектра приложений в области цифровой обработки аудио, видео, коммуникаций и контроля.

Преимущества

• Высокая производительность: Тактовая частота до 400 МГц позволяет выполнять сложные цифровые операции быстро и эффективно.
• Интеграция интерфейсов: Наличие множества интерфейсов, таких как CAN, SPI, SSP, TWI, UART, обеспечивает широкую совместимость с другими устройствами.
• Низкое энергопотребление: Низкие рабочие напряжения (ядро — 1.20В, I/O — 2.50В и 3.30В) помогают снизить энергозатраты.

Недостатки

• Устаревший статус: Этот чип больше не производится и может быть труднодоступен на рынке, что затрудняет его замену и последующую поддержку.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Автоматизированные системы управления
• Обработка аудио и видео данных
• Системы связи и телекоммуникаций

Рекомендации по применению

• Разработка на базе DSP: Рекомендуется для использования в проектах, требующих высокой вычислительной мощности и множества интерфейсов.
• Разработка нового оборудования: В связи с устаревшим статусом продукта, стоит рассмотреть использование более современных аналогов, чтобы избежать будущих проблем с доступностью.

Основные технические характеристики

• Тип: Процессор с фиксированной точкой
• Интерфейсы: CAN, SPI, SSP, TWI, UART
• Тактовая частота: 400 МГц
• Неволатильная память: Внешняя
• Встроенная ОЗУ: 132 кБ
• Напряжение ввода/вывода: 2.50В, 3.30В
• Напряжение ядра: 1.20В
• Рабочая температура: от -40°C до 85°C (TA)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / Номинальные размеры: 182-LFBGA, CSPBGA
• Поставляемый корпус устройства: 182-CSPBGA (12x12)

Возможные аналоги

Для замены данного процессора можно рассмотреть другие DSP от Analog Devices, такие как:

• ADSP-BF537: Схожий по характеристикам DSP с улучшенными возможностями и поддержкой.
• ADSP-BF512: Менее мощный, но все еще подходит для многих применений в цифровой обработке сигналов.

Для работы с ADSP-BF534BBC-4A и его аналогами рекомендуется обеспечить наличие соответствующих инструментов отладки и программирования от Analog Devices для наибольшей эффективности разработки и оптимизации.
