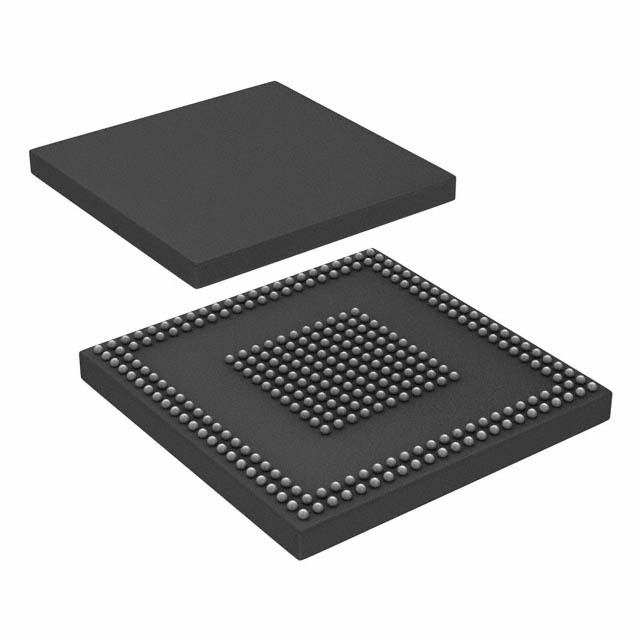

Описание компонента ADSP-BF523KBCZ-6C2 от Analog Devices

Общее описание

Цифровой сигнальный процессор (DSP) ADSP-BF523KBCZ-6C2 от компании Analog Devices является частью семейства Blackfin®. Этот компонент предназначен для широкого спектра встроенных приложений, где требуется высокая производительность, низкое энергопотребление и высокая интеграция. Blackfin® процессоры обеспечивают одновременную обработку и управление сигналами и данными, что делает их идеальными для применения в медиа, связи и промышленной автоматике.

Преимущества

• Высокая производительность: Процессор с тактовой частотой до 600 МГц позволяет обрабатывать большие объемы данных с высокой скоростью.
• Эффективное энергопотребление: Оптимизация для работы в условиях низкого энергопотребления делает его идеальным для портативных и автономных устройств.
• Высокая интеграция: Встроенные периферийные устройства и память уменьшают необходимое количество внешних компонентов.

Недостатки

• Сложность разработки: Требует знания специфических архитектурных особенностей Blackfin® процессоров для эффективного использования.
• Объем оперативной памяти: Встроенная ОЗУ объемом 132 кБ может оказаться недостаточной для некоторых сложных приложений.

Типовое использование

• Мультимедийные устройства: Звуковые и видео системы обработки.
• Коммуникационные системы: VoIP, базовые станции и сетевые маршрутизаторы.
• Промышленная автоматизация: Системы управления, анализа данных и мониторинга.

Рекомендации по применению

• Разработка: Используйте специализированные инструменты разработки от Analog Devices для оптимизации кода и конфигурации.
• Питание: Обеспечьте надлежащее питание по всем рекомендуемым уровням напряжения (1.10V для ядра, 1.8V/2.5V/3.3V для I/O).
• Теплоотвод: Учитывайте требования по теплоотводу, особенно при эксплуатации в условиях высоких температур.

Основные технические характеристики

• Тактовая частота: До 600 МГц
• Оперативная память (RAM): 132 кБ
• Постоянная память (ROM): 32 кБ
• Напряжение I/O: 1.8V, 2.5V, 3.3V
• Напряжение ядра: 1.10V
• Интерфейсы: DMA, I2C, PPI, SPI, SPORT, UART
• Рабочий температурный диапазон: 0°C ~ 70°C
• Тип корпуса: 289-LFBGA (12x12)

Возможные аналоги

• ADSP-BF527: Более высокая производительность и увеличенный объем памяти.
• ADSP-BF532: Младшая модель с немного меньшей производительностью и оптимизированным энергопотреблением.

Заключение

ADSP-BF523KBCZ-6C2 от Analog Devices является мощным и универсальным решением для множества встроенных приложений. Благодаря своей производительности и низкому энергопотреблению, этот DSP идеально подходит для таких задач, как мультимедиа, коммуникации и промышленная автоматизация.
