ADSP-BF514KBCZ-4

ADSP-BF514KBCZ-4 от Analog Devices

Общее описание

ADSP-BF514KBCZ-4 — это процессор цифровой обработки сигналов (DSP) семейства Blackfin® от компании Analog Devices. Этот процессор сочетает в себе высокую производительность с низким энергопотреблением. Он оптимизирован для приложений, требующих интенсивной обработки данных в реальном времени, таких как мультимедийная обработка, комплексная цифровая связь и управление аудио- и видеопотоками.

Преимущества

• Высокая производительность: Рабочая частота до 400МГц обеспечивает быструю обработку данных.
• Энергосбережение: Спроектирован для работы с низким уровнем энергопотребления, что делает его идеальным для портативных и встроенных систем.
• Гибкость интерфейсов: Поддерживает множество коммуникационных интерфейсов, включая I2C, SPI, UART и другие.
• Большое количество периферийных устройств: Экономия на внешних компонентах благодаря встроенным периферийным устройствам.

Недостатки

• Ограниченные возможности внутренней памяти: 116kB встроенного ОЗУ может быть недостаточно для некоторых объемных задач.
• Потребность в внешней памяти: Для хранения программ и данных требуется дополнительная внешняя память.
• Температурные ограничения: Рабочий температурный диапазон от 0°C до 70°C может не подходить для экстремальных условий эксплуатации.

Типовое использование

• Мультимедийные устройства: Видеоплееры, аудиосистемы.
• Цифровые связи: Мобильные терминалы, маршрутизаторы.
• Промышленные системы: Системы управления и автоматизации.
• Автомобильная электроника: Информационно-развлекательные системы, системы безопасности.

Рекомендации по применению

• При проектировании следует учитывать возможные ограничения по памяти и предусмотреть использование внешних модулей памяти.
• Обеспечить надежное охлаждение и учитывать температурные характеристики компонента при выборе области применения.
• Внимательно подбирать компоненты питания, обеспечивающие стабильное напряжение для ядра и интерфейсов процессора.

Основные технические характеристики

• Рабочая частота: До 400МГц
• Оперативная память (ОЗУ): 116kB
• Напряжение ядра: 1.30В
• Напряжение ввода/вывода: 1.8В, 2.5В, 3.3В
• Коммуникационные интерфейсы: I2C, PPI, RSI, SPI, SPORT, UART/USART

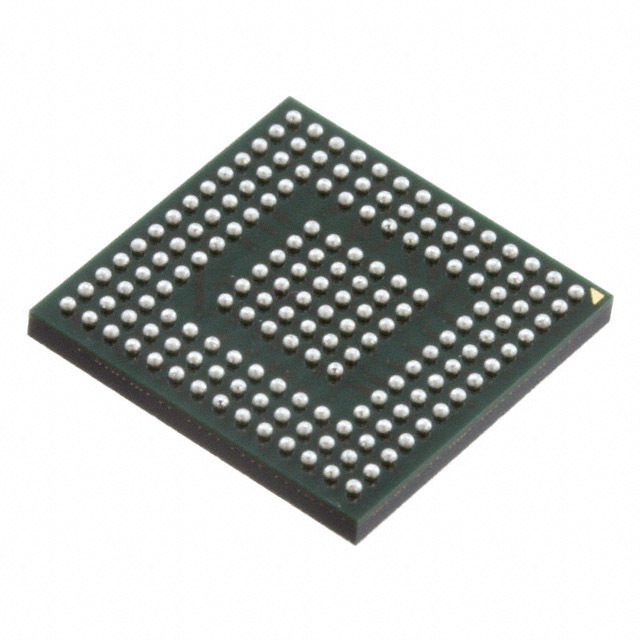

• Корпус: 168-LFBGA, CSPBGA (12x12 мм)
• Рабочий температурный диапазон: 0°C ~ 70°C

Возможные аналоги

• ADSP-BF512KBCZ-4: Похожий чип из того же семейства с несколько иной конфигурацией памяти и периферии.
• ADSP-BF516KBCZ-4: Усиленная версия с более высокой тактовой частотой и улучшенными характеристиками.

ADSP-BF514KBCZ-4 — это мощное устройство для сложных приложений, требующих надежной и эффективной обработки сигналов.
