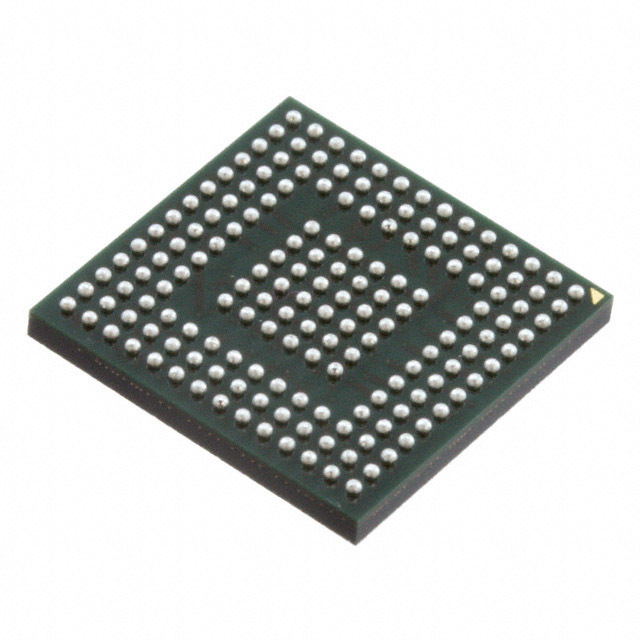

ADSP-BF512KBCZ-4

ADSP-BF512KBCZ-4 от Analog Devices

Общее описание

ADSP-BF512KBCZ-4 — мощный цифровой сигнальный процессор (DSP) семейства Blackfin® от компании Analog Devices. Этот чип поддерживает обработку фиксированной точки и предлагает множество интерфейсов для связи с периферийными устройствами, что делает его подходящим для различного рода высокопроизводительных приложений.

Преимущества

• Высокая тактовая частота (400 МГц): Обеспечивает высокую производительность для сложных вычислений и приложений реального времени.
• Многообразие интерфейсов: Поддержка I2C, PPI, SPI, SPORT и UART/USART позволяет простое и гибкое подключение различных периферийных устройств.
• Низкое энергопотребление: Идеально подходит для встроенных приложений с ограниченным энергопотреблением.

Недостатки

• Требует внешнюю память: Поскольку чип зависит от внешней памяти, это может усложнить дизайн схемы и увеличить общую стоимость решения.
• Рабочий температурный диапазон: Ограничивается промышленным стандартом (0°C ~ 70°C), что может быть недостаточно для экстремальных условий.

Типовое использование

• Цифровая обработка сигналов: Обработка реального времени аудио, видео и других цифровых сигналов.
• Коммуникационное оборудование: Обработка данных в телекоммуникационных устройствах.
• Промышленные системы: Контроль и управление в автоматизированных системах.

Рекомендации по применению

1. Энергоснабжение: Обеспечьте стабильное напряжение питания 1.30В для ядра и 1.8В, 2.5В или 3.3В для ввода/вывода.
2. Правильное охлаждение: Рассмотрите системы активного или пассивного охлаждения для обеспечения стабильной работы при высоких нагрузках.
3. Внешняя память: Планируйте использование внешней памяти для увеличения объема доступной памяти.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: I2C, PPI, SPI, SPORT, UART/USART
• Тактовая частота: 400 МГц
• Объем встроенной памяти (RAM): 116 кБ
• Напряжение питания (I/O): 1.8В, 2.5В, 3.3В
• Напряжение ядра: 1.30В
• Рабочая температура: 0°C ~ 70°C
• Тип корпуса: 168-LFBGA, CSPBGA

Возможные аналоги

• ADSP-BF518BBCZ-4 от Analog Devices: Более высокая тактовая частота и дополнительные периферийные функции.
• TMS320VC5416 от Texas Instruments: Альтернативный DSP чип с аналогичными характеристиками.

ADSP-BF512KBCZ-4 — это надежный процессор для цифровой обработки сигналов, который находит широкое применение в различных встроенных системах и помогает решать задачи высокой сложности благодаря своей гибкости и производительности.
