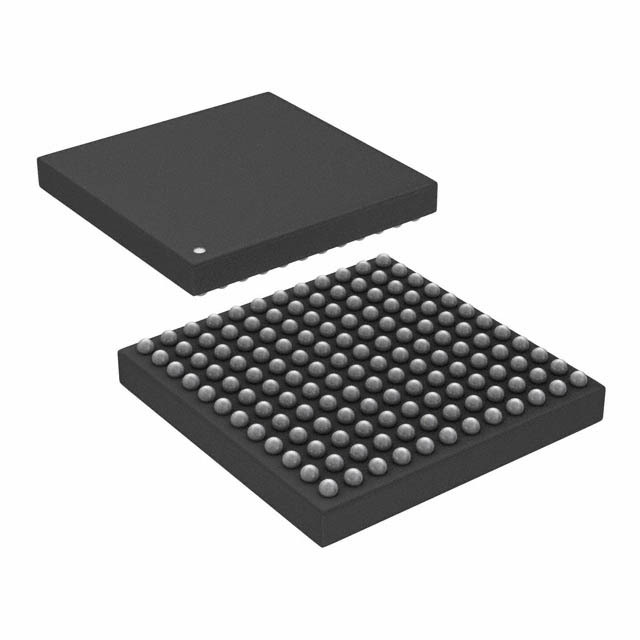

ADSP-2185MBCA-266

Описание для ADSP-2185MBCA-266 от Analog Devices

Общее описание

ADSP-2185MBCA-266 — это цифровой сигнальный процессор (DSP) от компании Analog Devices, предназначенный для обработки сигнала в различных встроенных системах. Процессор принадлежит к семейству ADSP-218x и предлагает высокую производительность и эффективность благодаря фиксированной точке и продвинутой архитектуре.

Преимущества

• Высокая производительность: Частота процессора до 66 МГц позволяет быстро обрабатывать сигналы.
• Удобный интерфейс связи: Поддержка различных интерфейсов (Host Interface, Serial Port) облегчает интеграцию в различные системы.
• Компактный форм-фактор: Поставляется в корпусе 144-LFBGA, что позволяет экономить место на печатной плате.

Недостатки

• Устаревший продукт: Процессор находится в статусе "Обсутствует в продаже" (Obsolete), что может вызвать трудности с доступностью и поддержкой.
• Не поддерживает плавающую точку: Все операции производятся с фиксированной точкой, что может ограничивать использование в приложениях, требующих высокой точности.

Типовое использование

• Обработка цифрового сигнала в встраиваемых системах
• Мобильные и портативные устройства
• Аудиосистемы и системы обработки звуковых сигналов
• Промышленные системы и автоматизация

Рекомендации по применению

• Питание: Требуется внешнее питание 3.3В для ввода-вывода и 2.5В для ядра.
• Охлаждение: Обеспечьте достаточное охлаждение для работы в диапазоне температур от -40°C до 85°C.
• Память: Используйте внешнюю память для хранения данных и программ, так как внутренняя память ограничена 80 кБ ОЗУ.

Основные технические характеристики

• Тип: Fixed Point DSP
• Частота тактового генератора: 66 МГц
• Внутренняя память: 80 кБ ОЗУ
• Интерфейсы: Host Interface, Serial Port
• Напряжение питания ввода-вывода: 3.3 В
• Напряжение ядра: 2.5 В
• Диапазон рабочих температур: от -40°C до 85°C
• Корпус: 144-LFBGA

Возможные аналоги

• ADSP-2181: Предыдущие модели семейства ADSP-21xx с похожей функциональностью.
• TMS320C54x от Texas Instruments: Аналогичные функции с более современной архитектурой и поддержкой.
• DSPIC33 от Microchip: Более современные решения с поддержкой 16-битной обработки и встроенным флеш-хранилищем.

Заключение

ADSP-2185MBCA-266 от Analog Devices — это мощный и надежный цифровой сигнальный процессор для различных встроенных систем. Несмотря на то, что продукт устарел, он по-прежнему может быть полезен в многих приложениях благодаря своим характеристикам и возможностей.
