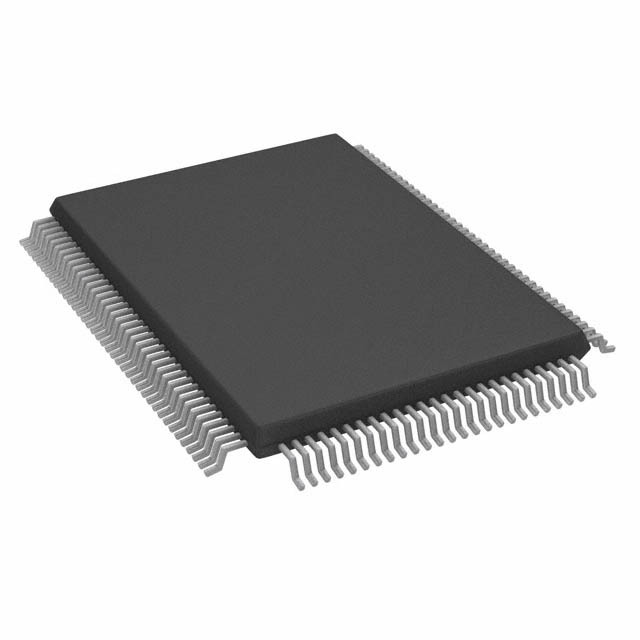

ADSP-2171BS-133

ADSP-2171BS-133 от Analog Devices

Общее описание: Цифровой сигнальный процессор (DSP) ADSP-2171BS-133 производства Analog Devices разработан для высокопроизводительных цифровых обработок, предлагая фиксированную точку вычислений. Он представляет собой мощный интегральный компонент, подходящий для приложений, требующих анализа, обработки и манипуляции цифровыми данными в реальном времени.

Преимущества:

• Высокая производительность с тактовой частотой 33 МГц.
• Большой объем встроенной оперативной памяти (RAM) — 10 кБ.
• Эффективный интерфейс и поддержка последовательного порта для расширенной коммутации.
• Компактное исполнение в корпусе 128-MQFP, что упрощает интеграцию в SMD-дизайн.

Недостатки:

• Устаревшая модель (Status: Obsolete), что ограничивает доступность и поддержку.
• Отсутствие встроенной энергонезависимой памяти.

Типовое использование:

• Системы обработки аудио и видео сигналов.
• Цифровая обработка речи и звука.
• Системы связи и телекоммуникации.
• Промышленные и автомобильные системы управления и мониторинга.

Рекомендации по применению: Для оптимального использования ADSP-2171BS-133 рекомендуется:

• Обеспечить стабилизированное питание 5.00В для ядра и интерфейсных линий.
• Правильно спроектировать систему отвода тепла для поддержания рабочей температуры в диапазоне от -40°C до 85°C.
• Использовать SMD-технологии для монтажа и обеспечить качественную пайку для надежной работы.

Основные технические характеристики:

• Тип: Фиксированная точка
• Интерфейс: Host Interface, Serial Port
• Частота тактового сигнала: 33 МГц
• Энергонезависимая память: Внешняя
• Встроенная оперативная память: 10 кБ
• Напряжение I/O: 5.00В
• Напряжение ядра: 5.00В
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус / корпусные размеры: 128-BQFP (14x20 мм)

Возможные аналоги:

• ADSP-2181 от Analog Devices: аналогичный процессор с расширенным объемом встроенной RAM и более высокой производительностью.
• TMS320 серии от Texas Instruments: DSP с фиксированной точкой, обладающие более новыми характеристиками и поддержкой.

Заключение: ADSP-2171BS-133 остается мощным инструментом для цифровой обработки сигналов в обширном диапазоне приложений, несмотря на свой статус устаревшего продукта. При необходимости замены или поддержки, предпочтение стоит отдать более современным аналогам, однако для существующих проектов данный процессор может быть отличным решением.
