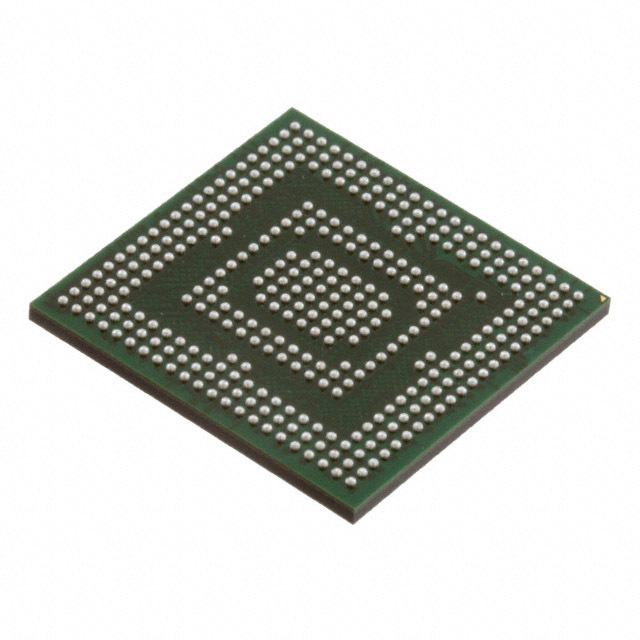

ADSP-21584BBCZ-4A

ADSP-21584BBCZ-4A от Analog Devices

Общее описание

Процессор ADSP-21584BBCZ-4A принадлежит к семейству цифровых сигнальных процессоров (DSP) SHARC® от компании Analog Devices. Этот мощный DSP процессор предназначен для высокопроизводительной обработки сигналов с использованием плавающей точки. Он находит широкое применение в системах, требующих высокой точности обработки аудио, видео и других аналоговых сигналов, таких как профессиональное аудиооборудование, медицинские устройства, системы активного шумоподавления и промышленное оборудование.

Преимущества

• Высокая производительность: Процессор работает на тактовой частоте до 450 МГц, что обеспечивает высокую скорость обработки данных.
• Большой объем встроенной памяти: Имеет 640 кБ ОЗУ и 512 кБ ПЗУ.
• Гибкая интерфейсная поддержка: Поддержка различных интерфейсов, включая CAN, Ethernet, I2C, SPI и UART, обеспечивает высокую совместимость с различными системами.
• Эффективное энергопотребление: Поддержка напряжений питания 3.3 В (IO) и 1.1 В (ядро) позволяет снизить энергопотребление.

Недостатки

• Повышенная сложность разработки: Высокая производительность и широкий функционал могут потребовать более сложную разработку и программирование.
• Зависимость от внешних компонентов: Для использования некоторых интерфейсов могут потребоваться дополнительные внешние компоненты.

Типовое использование

• Профессиональное аудиооборудование: Микшеры, усилители, процессоры эффектов.
• Медицинские устройства: Ультразвуковые системы, MRI.
• Системы активного шумоподавления: Наушники, автомобильные системы.
• Промышленные системы автоматизации: Системы контроля и управления.

Рекомендации по применению

• Правильное охлаждение: Учитывая высокую скорость работы процессора, важно обеспечить надежное охлаждение для предотвращения перегрева.
• Качественное питание: Необходимо использовать стабилизированные источники питания для обеспечения корректной работы процессора.
• Защита интерфейсов: Интерфейсы процессора должны быть защищены от электрических помех для обеспечения надежной передачи данных.

Основные технические характеристики

• Тип процессора: Плавающая точка (Floating Point)
• Интерфейсы: CAN, EBI/EMI, Ethernet, DAI, I2C, MMC/SD/SDIO, SPI, SPORT, UART/USART, USB OTG
• Тактовая частота: 450 МГц
• ПЗУ (ROM): 512 кБ
• ОЗУ (RAM): 640 кБ
• Напряжение питания (I/O): 3.30 В
• Напряжение питания (ядро): 1.10 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип корпуса: Surface Mount
• Корпус/количество выводов: 349-LFBGA, CSPBGA
• Размеры корпуса: 19 мм x 19 мм

Возможные аналоги

• ADSP-21489: Также принадлежит к семейству SHARC® и предлагает схожий набор функционала.
• ADSP-21375: Более бюджетный вариант с аналогичными характеристиками для менее требовательных приложений.
• ADSP-21479: Обеспечивает аналогичную производительность с меньшим объемом памяти.

Этот процессор является идеальным выбором для разработчиков, нуждающихся в высокопроизводительном решении для сложных задач обработки сигналов.
