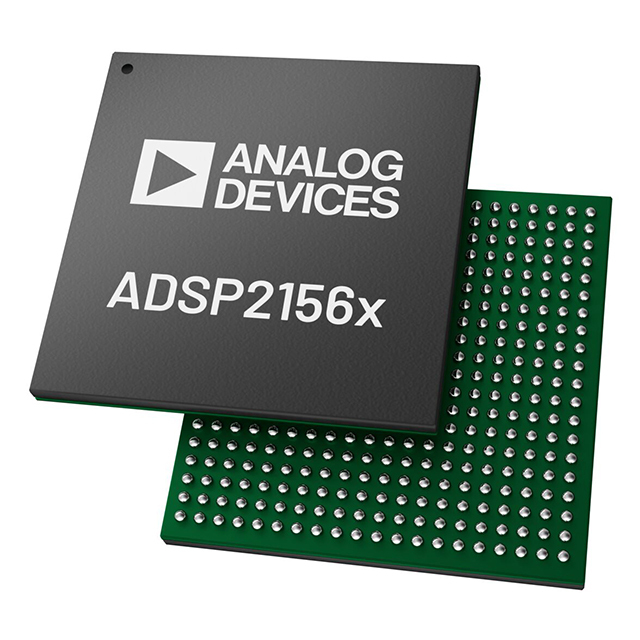

ADSP-21567BBCZ6

ADSP-21567BBCZ6 от Analog Devices

Общее описание

ADSP-21567BBCZ6 - это высокопроизводительный цифровой сигнальный процессор (DSP) семейства SHARC® от Analog Devices. Данный процессор предназначен для применения в аудиофильтрации, обработке сигналов и других требовательных к производительности задачах. Он имеет встроенную память и высокоскоростные интерфейсы, что делает его идеальным решением для сложных систем обработки сигналов.

Преимущества

• Высокая производительность: Рабочая частота до 600 МГц, что обеспечивает эффективную обработку сигналов в реальном времени.
• Богатые возможности ввода/вывода: Поддержка множества интерфейсов, включая SPI, UART, I2C, и SPORT, что позволяет гибко интегрироваться в различные системы.
• Широкий температурный диапазон: Работоспособность в диапазоне от -40°C до +85°C, что позволяет использовать его в жестких условиях эксплуатации.
• Встроенная память: Объем встроенной памяти 1.125 МБ, что достаточно для большинства задач по обработке сигналов.

Недостатки

• Сложность разработки: Требует углубленных знаний и опыта в разработке цифровых сигнальных процессоров для эффективного использования всех возможностей.
• Энергопотребление: Относительно высокое энергопотребление за счет высокой производительности, что может не подойти для энергоограниченных приложений.

Типовое использование

• Обработка аудиосигналов высококачественного звука
• Цифровая фильтрация и анализ сигналов
• Системы активного шумоподавления
• Профессиональное аудиооборудование и музыкальные инструменты

Рекомендации по применению

1. Проектирование питания: Уделите внимание проектированию системы питания, учитывая требования к напряжению ядра (1.00В) и I/O (3.30В).
2. Использование библиотек: Используйте доступные библиотеки и инструменты разработки от Analog Devices для упрощения процесса разработки и оптимизации алгоритмов.
3. Температурный режим: Обеспечьте соответствие эксплуатационным температурным требованиям, чтобы избежать перегрева и деградации производительности.

Основные технические характеристики

• Тип процессора: Цифровой сигнальный процессор (DSP)
• Частота: До 600 МГц
• Количество ядер: 1
• Интерфейсы: DDR3, DDR3L, I2C, Link Port, QSPI, SPDIF, SPI, SPORT, UART/USART
• Встроенная память: 1.125MB
• Напряжение ядра: 1.00В
• Напряжение I/O: 3.30В
• Температурный диапазон: -40°C до +85°C
• Корпус: 400-LBGA, CSPBGA (17x17 мм)

Возможные аналоги

• ADSP-21569BBCZ6: Близкий аналог с аналогичными характеристиками от того же производителя.
• TMS320VC5505, Texas Instruments: Альтернативный DSP с похожими возможностями от другого производителя.

Используйте ADSP-21567BBCZ6 для создания высокоэффективных систем обработки сигналов, где важна высокая производительность и гибкость в использовании интерфейсов.
