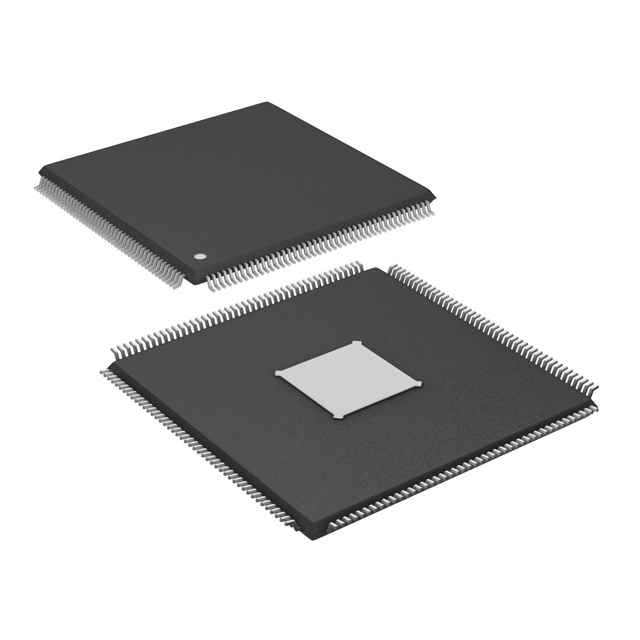

ADSP-21489KSWZ-4B

ADSP-21489KSWZ-4B от Analog Devices

Общее описание: ADSP-21489KSWZ-4B – это цифровой сигнальный процессор категории SHARC® от компании Analog Devices. Этот процессор предназначен для высокопроизводительных задач обработки сигналов и отлично подходит для применения в аудиообработке, системах обработки речи и других задачах, требующих высокой точности и быстродействия.

Преимущества:

• Высокопроизводительная обработка данных: Процессор с плавающей точкой работает на частоте до 400 МГц, обеспечивая высокую производительность.
• Большой объем встроенной памяти: Встроенная память объемом 5 Мбит позволяет обрабатывать большие массивы данных без внешней памяти.
• Гибкие интерфейсы: Поддержка множества интерфейсов (EBI/EMI, DAI, I2C, SPI, SPORT, UART/USART) обеспечивает гибкость при интеграции в различные системы.
• Низкое энергопотребление: Низкое напряжение ядра (1.10 В) помогает снизить энергопотребление, что важно для мобильных и портативных приборов.

Недостатки:

• Ограниченный температурный диапазон: Процессор работает в температурном диапазоне от 0°C до 70°C, что может ограничить его использование в экстремальных условиях.
• Сложность интеграции: Высокая производительность и множество возможностей требуют тщательного планирования и знания схемотехники для правильной интеграции.

Типовое использование:

• Аудиообработка и системы обработки речи
• Встраиваемые системы в промышленной автоматизации
• Медицинские приборы для обработки сигналов
• Автомобильные системы развлечения и информационные системы
• Радиочастотная и спутниковая связь

Рекомендации по применению:

• Питание: Использовать стабилизированные источники питания для обеспечения стабильной работы процессора.
• Термическое управление: Обеспечить надлежащие условия для отвода тепла, особенно при работе процессора на максимальной производительности.
• Интерфейсы: При проектировании схем учитывать все доступные интерфейсы для максимальной гибкости и расширяемости системы.

Основные технические характеристики:

• Тип: Плавающая точка
• Частота тактового генератора: До 400 МГц
• Объем встроенной памяти: 5 Мбит
• Напряжение ядра: 1.10 В
• Напряжение ввода-вывода: 3.30 В
• Температурный диапазон: 0°C ~ 70°C (TA)
• Тип корпуса: Surface Mount (SMT)
• Корпус/конструкция: 176-LQFP с теплопроводящей площадкой (24x24 мм)

Возможные аналоги:

• ADSP-21488KSWZ-3A: Аналогичный процессор от Analog Devices с несколькими модификациями для других задач.
• ADSP-21369KSWZ-2B: Процессор аналогичного семейства с несколько меньшей производительностью.

Заключение

ADSP-21489KSWZ-4B – это мощное решение для задач цифровой обработки сигналов, обеспечивающее высокую производительность и гибкость в использовании. Возможно применение в широком спектре задач, от аудиообработки до промышленных и медицинских систем.
