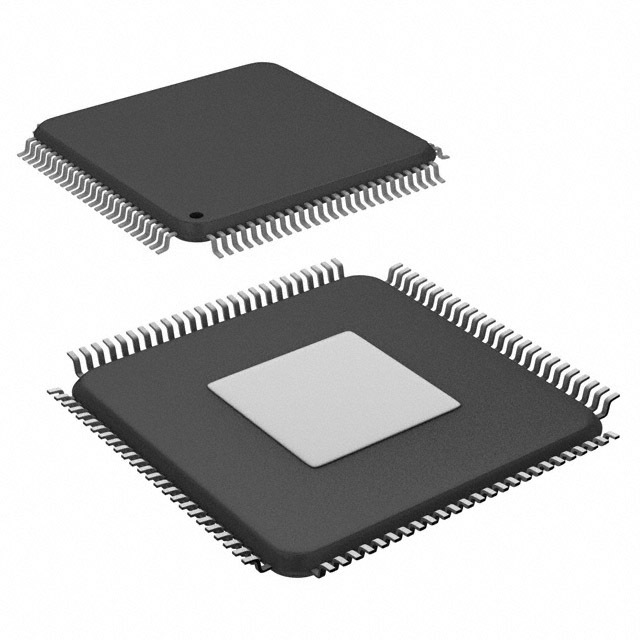

ADSP-21489BSWZ-4A от Analog Devices

Общее описание

ADSP-21489BSWZ-4A является представителем семейства SHARC® от компании Analog Devices. Этот цифровой сигнальный процессор (DSP) предназначен для обработки аудио и других видов сигнала, предоставляя возможности для высокопроизводительных вычислений с поддержкой операций с плавающей точкой. Он идеально подходит для использования в проектах, требующих интенсивной обработки аудио, таких как профессиональные аудио системы, музыкальные инструменты, а также для применения в сфере телекоммуникаций.

Преимущества

• Высокая производительность: Встроенное ядро SHARC позволяет достигать до 400 МГц тактовой частоты.
• Расширенные возможности связи: Поддержка множества интерфейсов (EBI/EMI, DAI, I²C, SPI, SPORT, UART/USART) для гибкости в интеграции.
• Большой объем встроенной памяти: Обеспечивает 5 Мбит встроенной RAM для сложных приложений.
• Поддержка операций с плавающей точкой: Позволяет достигать высокой точности вычислений в реальном времени.

Недостатки

• Уровень сложности разработки: Мощные процессоры SHARC требуют глубоких знаний и опыта в DSP-разработке.
• Энергопотребление: Высокая производительность может предполагать более высокое энергопотребление, что важно учитывать в энергоэффективных приложениях.

Типовое использование

1. Профессиональное аудио оборудование: Микшеры, эквалайзеры, процессоры эффектов.
2. Музыкальные инструменты: Синтезаторы, цифровые пианино.
3. Телекоммуникационное оборудование: Обработка аудио-сигналов, голосовых данных.
4. Системы обработки изображений и видео: Декодирование и фильтрация сигналов.

Рекомендации по применению

• Питание и развязка: Убедитесь, что питание устройства стабильно и защищено от помех.
• Разработка и отладка: Используйте рекомендованные отладочные и оценочные наборы от Analog Devices для упрощения разработки.
• Соответствие интерфейсам: Поддерживаемая широта интерфейсов позволяет легко интегрировать DSP в существующие проекты.

Основные технические характеристики

• Тип ядра: Floating Point SHARC
• Тактовая частота: 400 МГц
• Интерфейсы: EBI/EMI, DAI, I²C, SPI, SPORT, UART/USART
• Объем встроенной RAM: 5 Мбит
• Напряжение I/O: 3.30 В
• Напряжение ядра: 1.10 В
• Диапазон рабочих температур: -40°C ~ 85°C (TA)
• Тип корпуса: LQFP с повышенной площадкой (100-LQFP-EP (14x14))

Возможные аналоги

• ADSP-21488: Похожая серия с немного меньшими характеристиками.
• ADSP-21487: DSP с аналогичной производительностью и возможностями, но с меньшим объемом встроенной памяти.

Заключение

ADSP-21489BSWZ-4A является мощным и универсальным решением для цифровой обработки сигналов, специально оптимизированным для аудио приложений. Покупатели получат продукт с высокой производительностью и гибкими возможностями интеграции в различные системы.
