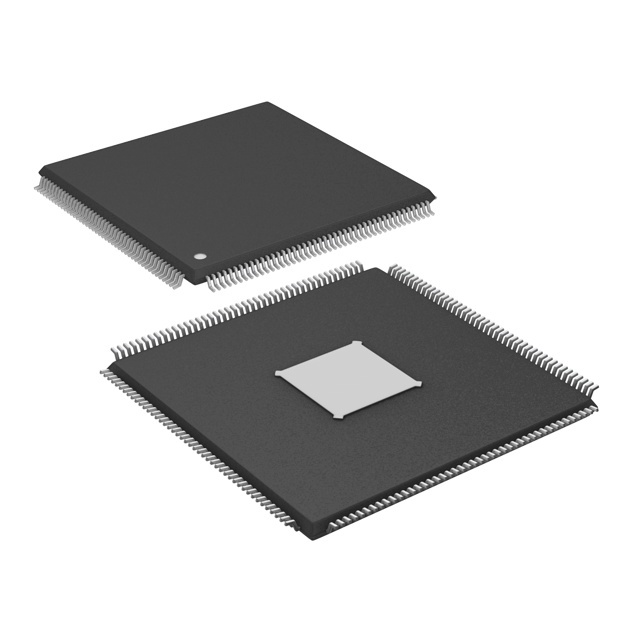

ADSP-21488KSWZ-4B

ADSP-21488KSWZ-4B от Analog Devices

Общее описание

ADSP-21488KSWZ-4B — это высокопроизводительный цифровой сигнальный процессор (DSP) семейства SHARC® от компании Analog Devices. Он представляет собой интегрированное решение для обработки сигналов с плавающей точкой и предназначен для использования в сложных алгоритмах обработки аудио и видеосигналов, а также других приложениях, требующих высокоточной обработки данных.

Преимущества

• Высокая производительность: Тактовая частота до 400 МГц, обеспечивает отличную производительность в реальном времени.
• Большой объем встроенной памяти: 3 Мбит встроенной памяти, что позволяет хранить значительные объемы данных и программ.
• Множество интерфейсов: Включает в себя интерфейсы EBI/EMI, DAI, I²C, SPI, SPORT и UART/USART, что упрощает интеграцию с другими системами и устройствами.
• Поддержка функций с плавающей точкой: Улучшенные возможности для точной обработки сигналов.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может ограничивать его применение в экстремальных условиях.
• Не включает встроенную энергонезависимую память: Требуется внешняя память для хранения данных, которые должны сохраняться при отключении питания.

Типовое использование

• Обработка аудио и видеосигналов в профессиональном и потребительском оборудовании.
• Применение в системах обработки изображений и графики.
• Высокоточные измерительные приборы и системы анализа данных.
• Встраиваемые системы реального времени.

Рекомендации по применению

• Используйте ADSP-21488KSWZ-4B в системах, требующих высокой вычислительной мощности и точной обработки данных.
• Для стабильной работы используйте соответствующие стабилизаторы напряжения и фильтры питания.
• При проектировании учитывайте необходимость отвода тепла, чтобы избежать перегрева прибора.
• При необходимости долговременного хранения данных используйте внешние энергонезависимые устройства памяти.

Основные технические характеристики

• Тип процессора: 32/40-бит, с плавающей точкой
• Тактовая частота: До 400 МГц
• Встроенная память: 3 Мбит RAM
• Интерфейсы: EBI/EMI, DAI, I²C, SPI, SPORT, UART/USART
• Рабочее напряжение И/О: 3.30В
• Рабочее напряжение ядра: 1.10В
• Рабочий температурный диапазон: от 0°C до 70°C (TA)
• Корпус/Пакет: 176-LQFP Exposed Pad (24x24)

Возможные аналоги

• ADSP-21489KSWZ-4A: Подобный процессор семейства SHARC® с несколько измененными характеристиками.
• TMS320C6713 от Texas Instruments: Похожий DSP с плавающей точкой, предназначенный для высокопроизводительных приложений.

Этот мощный цифровой сигнальный процессор идеально подходит для сложных систем обработки сигналов и может стать ключевым компонентом ваших передовых проектов.
