ADSP-21488KSWZ-4A

ADSP-21488KSWZ-4A от Analog Devices

Общее описание

ADSP-21488KSWZ-4A - это цифровой сигнальный процессор (DSP) из серии SHARC® от компании Analog Devices. Процессор предназначен для выполнения операций с плавающей точкой, что обеспечивает высокую точность расчетов. Он используется в сложных обработках цифровых сигналов и подходит для широкого спектра приложений, включая аудиообработку, коммуникационные системы и другие системы, требующие высокой производительности вычислений.

Преимущества

• Высокая производительность: Частота ядра 400 МГц.
• Широкий диапазон интерфейсов: EBI/EMI, DAI, I2C, SPI, SPORT, UART/USART.
• Большой объём встроенной оперативной памяти (RAM): 3 Мбит.
• Поддержка внешней энергонезависимой памяти.

Недостатки

• Высокое энергопотребление: Требуется продуманное управление питанием.
• Требует сложного охлаждения: Рекомендуется использование пассивных или активных систем охлаждения для предотвращения перегрева.

Типовое использование

• Обработка аудиосигналов и видео: Цифровое микширование, шумоподавление, кодирование и декодирование.
• Системы автоматического управления: Промышленное регулирование и управление, робототехника.
• Коммуникационные системы: Обработка сигналов в базовых станциях и других радиоустройствах.
• Научные исследования: Быстрая обработка данных с высокой точностью.

Рекомендации по применению

1. Выбор питания: Обеспечьте стабильное питание с номинальным напряжением ядра 1.1 В и периферийных устройств 3.3 В.
2. Контролируйте температурные условия: Установите процессор в среду с достаточным охлаждением для поддержания температуры в пределах рабочего диапазона.
3. Используйте окружение с защитой от электромагнитных помех: Это особенно важно для корректной работы интерфейсов связи.
4. Разработайте подходящую схему подключения периферийных устройств с учётом интерфейсов EBI/EMI, DAI, I2C, SPI, SPORT, UART/USART.

Основные технические характеристики

• Частота ядра: 400 МГц
• Память оперативная (RAM): 3 Мбит
• Напряжение В/В: 3.30 В (I/O), 1.10 В (Core)
• Температурный диапазон: от 0°C до 70°C

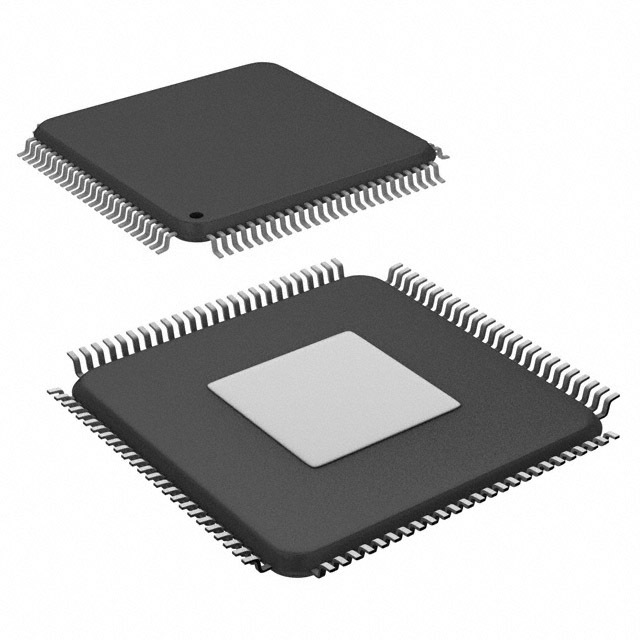

• Корпус: 100-LQFP с выступающей площадкой (14x14 мм)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• ADSP-21489KSWZ-3A: Обладает аналогичными характеристиками, но с несколько меньшей производительностью.
• ADSP-21369KSWZ-2A: Подходит для менее требовательных задач, предлагая баланс между производительностью и стоимостью.
• Texas Instruments TMS320C6713B: Еще один высокопроизводительный DSP с плавающей точкой, предлагающий сходные возможности.

Рассматривая процессор ADSP-21488KSWZ-4A для использования в своих проектах, вы получите мощный и гибкий инструмент для обработки цифровых сигналов с высокой точностью и множеством интерфейсов для подключения периферийных устройств.
