ADSP-21478KSWZ-2A

ADSP-21478KSWZ-2A от Analog Devices

Общее описание

ADSP-21478KSWZ-2A — это цифровой сигнальный процессор (DSP) семейства SHARC® от компании Analog Devices. Он объединяет высокую производительность, широкий набор периферийных интерфейсов и большую емкость встроенной памяти. Максимальная тактовая частота процессора составляет 266 МГц, что подходит для широкого спектра высокопроизводительных задач обработки сигналов в реальном времени.

Преимущества

• Высокая производительность: Пиковая тактовая частота 266 МГц.
• Универсальные интерфейсы: Поддержка разнообразных периферийных устройств, включая SPI, I2C, UART/USART, SPORT и других.
• Большая емкость памяти: Встроенная оперативная память объемом 3 Мбит и нерезинная память ROM (4 Мбит).

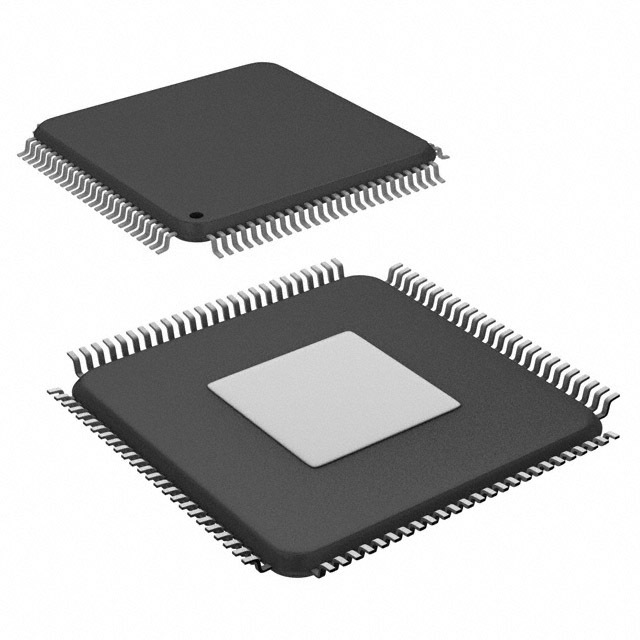

• Удобство монтажа: Выпускается в компактном корпусе 100-LQFP с внешней контактной площадкой (14x14 мм).

Недостатки

• Температурный диапазон: Рабочий температурный диапазон ограничен от 0°C до 70°C, что может ограничивать использования устройства в экстремальных условиях.
• Напряжение питания: Раздельные напряжения питания для ядра (1.2 В) и входных/выходных линий (3.3 В).

Типовое использование

• Обработка аудиосигналов
• Медицинские устройства и биомедицинские сигналы
• Аудио и акустические приложения
• Системы реального времени и управления
• Обработка изображений и видеосигналов

Рекомендации по применению

• Аудиоприложения: Использование встроенных интерфейсов SPI и I2C для подключения к аудио ЦАП и АЦП.
• Медицинские приборы: Высокопроизводительная обработка биомедицинских сигналов для мониторинговых систем.
• Промышленные приложения: Использование UART/USART и SPORT для связи с различными промышленными сенсорами и исполнительными механизмами.

Основные технические характеристики

• Тактовая частота: до 266 МГц
• Объем ОЗУ: 3 Мбит встроенного ОЗУ
• Нерезинная память: 4 Мбит ROM
• Напряжение для входов/выходов: 3.3 В
• Напряжение ядра: 1.2 В
• Энергопотребление: Различные режимы энергосбережения для оптимизации работы
• Рабочий температурный диапазон: от 0°C до 70°C (TA)
• Корпус: 100-LQFP с внешней контактной площадкой (14x14 мм)

Возможные аналоги

• ADSP-21477KSWZ-2A: Тоже принадлежит семейству SHARC® DSP, аналогичные характеристики, разница в объеме встроенной памяти.
• ADSP-21369KBCZ-3B: Более старшая версия с несколько иной архитектурой и возможностями.

Заключение

ADSP-21478KSWZ-2A — это мощный и универсальный DSP, который благодаря своей высокой производительности и широкому набору периферийных интерфейсов может быть использован в самых разнообразных приложениях, требующих высококачественной обработки сигналов.
