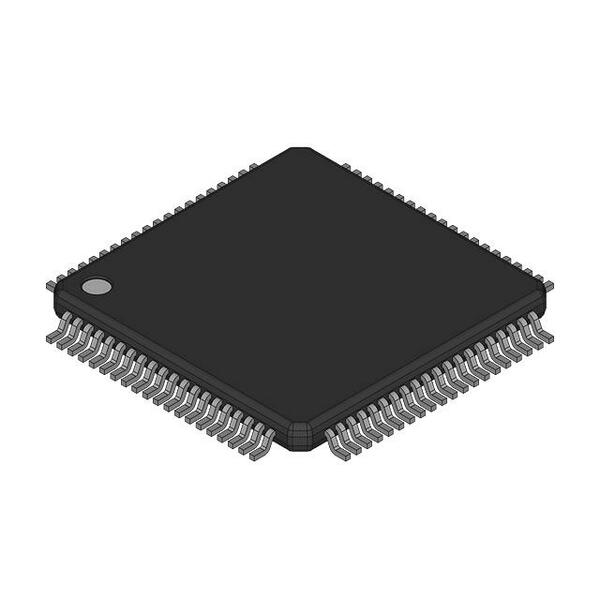

ADSP-2115KS-100

ADSP-2115KS-100 от Analog Devices

Общее описание

ADSP-2115KS-100 — это цифровой сигнальный процессор (DSP) от компании Analog Devices, предназначенный для обработки аналоговых сигналов в цифровой форме. Этот чип является частью семейства ADSP-21xx и известен своей эффективностью и гибкостью при выполнении задач, требующих сложных математических вычислений в реальном времени.

Преимущества

• Высокая производительность: Благодаря тактовой частоте до 100 МГц, DSP может обрабатывать данные с высокой скоростью.
• Гибкое подключение: Наличие синхронных последовательных портов (SSP) для взаимодействия с внешними устройствами.
• Интегрированный ОЗУ: 3 кБ встроенной оперативной памяти для хранения данных и выполнения вычислений.

Недостатки

• Технологическая устареванность: Этот компонент может считаться устаревшим и не подходить для новых разработок.
• Ограниченная память: 3 кБ ОЗУ может быть недостаточно для некоторых сложных приложений.
• Высокое энергопотребление: Требует питания 5В, что может быть неприемлемо для некоторых низковольтных систем.

Типовое использование

• Аудиообработка: Применяется в системах обработки аудиосигналов, таких как эквалайзеры и эффекты.
• Цифровая связь: Используется в модемах и других системах цифровой связи.
• Системы управления: Встраиваемые системы управления двигателями и другого оборудования.

Рекомендации по применению

• Используйте ADSP-2115KS-100 в приложениях, требующих быстрой обработки сигнала и ограниченных по размеру кода.
• Обеспечьте должное охлаждение, учитывая потребление мощности на уровне 5 В.
• Поскольку чип имеет ограниченное количество встроенной памяти, рассмотрите возможность подключения к внешнему ОЗУ при необходимости.

Основные технические характеристики

• Тип процессора: Фиксированная точка
• Интерфейсы: Синхронный последовательный порт (SSP)
• Частота тактового генератора: до 100 МГц
• Встроенная память: 3 кБ ОЗУ
• Напряжение питания (I/O): 5 В
• Напряжение питания (ядро): 5 В
• Температурный диапазон: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 80-BQFP (14x14 мм)

Возможные аналоги

• TMS320C10 от Texas Instruments
• DSP56300 от Freescale Semiconductor
• SHARC (ADSP-21xx) от Analog Devices

Используйте этот DSP в своих проектах для достижения высокой эффективности в обработке сигналов и сложных математических вычислениях в реальном времени.
