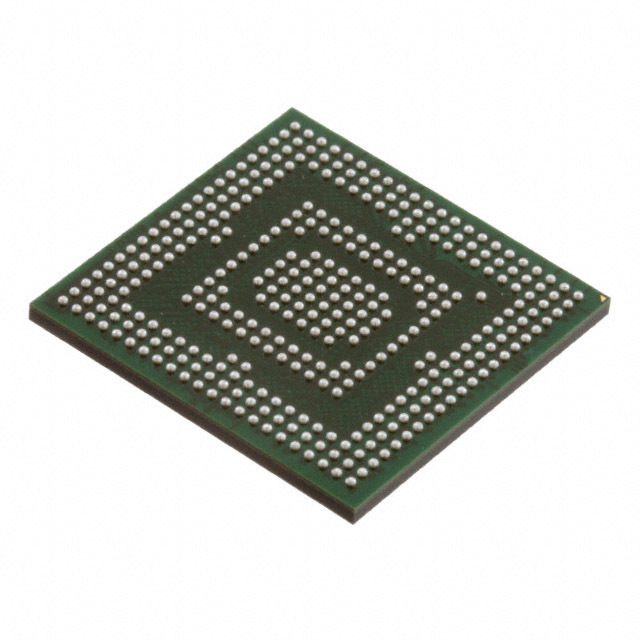

ADSC583WCBCZ4A10

ADSC583WCBCZ4A10 от Analog Devices

Общее описание

ADSC583WCBCZ4A10 – это высокопроизводительный цифровой сигнальный процессор (DSP) от компании Analog Devices. Этот чип обеспечивает высочайшую производительность в обработке сигнала, что делает его идеальным для применения в самых различных передовых технологиях.

Преимущества

• Высокая производительность: Частота до 450 МГц обеспечивает высокую скорость обработки данных.
• Многообразие интерфейсов: Поддержка CAN, EBI/EMI, Ethernet, DAI, I2C, MMC/SD/SDIO, SPI, SPORT, UART/USART, USB OTG устраняет необходимость в дополнительных конвертерах.
• Надежность: Подходит для использования в автомобилестроении благодаря рабочему температурному диапазону от -40°C до 105°C.
• Встроенная память: Размещённые на чипе 512 кБ ROM и 384 кБ RAM позволяют хранить и обрабатывать значительные объемы данных без задержек.

Недостатки

• Сложность интеграции: Требует тщательного проектирования схем и программного обеспечения для полного использования всех возможностей.
• Высокая стоимость: Высокая производительность и многофункциональность делают этот компонент достаточно дорогим.

Типовое использование

• Системы обработки сигналов в реальном времени
• Автомобильная электроника
• Компьютерные и телекоммуникационные системы
• Системы управления производственными процессами

Рекомендации по применению

1. Проектирование печатных плат: Требуется тщательно продумать трассировку для обеспечения наименьшего уровня помех.
2. Снижение тепловой нагрузки: Использование соответствующих радиаторов и других методов охлаждения для предотвращения перегрева.
3. Питание: Установите стабилизированные источники питания для подачи напряжения 1.10В на ядро и 3.30В на интерфейсы.

Основные технические характеристики

• Тип: Floating Point DSP
• Частота тактового сигнала: до 450 МГц
• Невыключаемая память (ROM): 512 кБ
• Встроенная память (RAM): 384 кБ
• Напряжение интерфейсов: 3.30 В
• Напряжение ядра: 1.10 В
• Рабочая температура: -40°C ~ 105°C
• Габариты корпуса: 19 мм x 19 мм
• Тип корпуса: 349-LFBGA, CSPBGA

Возможные аналоги

• ADSP-SC584BCPZ-4A: Предоставляет подобные возможности в наборе интерфейсов и производительности.
• TMS320C6748 от Texas Instruments: Хорошая альтернатива с схожими характеристиками.

Примечание: При выборе аналогов убедитесь в совместимости всех необходимых интерфейсов и учтите возможные различия в программном обеспечении и разметке печатной платы.

Этот чип ADSC583WCBCZ4A10 является мощным инструментом для разработчиков сложных систем обработки сигналов, предлагая высочайшую производительность и надежность для широкого спектра применений.
