ADS9226IRHBT

ADS9226IRHBT от Texas Instruments

Общее описание

ADS9226IRHBT – это двухканальный, 16-битный аналогово-цифровой преобразователь (АЦП) с последовательным сбросом (SAR) от компании Texas Instruments. Этот высокопроизводительный АЦП обеспечивает псевдодифференциальный вход для минимизации помех, улучшения точности и превосходит множество стандартных решений для приложений с необходимостью точного измерения аналоговых сигналов.

Преимущества

• Высокая точность: 16-битное разрешение гарантирует точные измерения даже самых малых сигналов.
• Двухканальная архитектура: Позволяет одновременно обрабатывать два сигнала, что важно для применения в системах с многоканальной обработкой данных.
• Псевдодифференциальный вход: Обеспечивает высокий уровень подавления синфазных помех.
• Широкий диапазон питающих напряжений: Позволяет использовать устройство в различных условиях (аналоговое питание до 5.5 В, цифровое питание от 1.65 В до 5.5 В).
• Компактность: Корпус 32-VQFN (5x5 мм) позволяет интегрировать устройство в пространственно-ограниченные применения.

Недостатки

• Сложность интеграции: Требует соблюдения высоких стандартов проектирования для достижения заявленных характеристик.
• Необходимость внешнего опорного напряжения: Устройство требует наличия внешней опорной линии напряжения, что может усложнить систему.

Типовое использование

• Медицинские приборы
• Промышленные системы управления и автоматизации
• Аналого-цифровые преобразователи и сигнальные процессоры
• Прецизионные измерительные приборы

Рекомендации по применению

• Убедитесь в наличии надежного опорного напряжения для достижения максимальной точности преобразования.
• Используйте фильтрацию аналоговых сигналов перед подачей их на входы АЦП для устранения высокочастотных помех.
• При проектировании печатной платы обратите внимание на минимизацию помех и электромагнитной совместимости.

Основные технические характеристики

• Разрешение: 16 бит
• Количество входов: 2
• Тип входа: Псевдодифференциальный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Соотношение выборки к преобразованию: 1:2
• Количество АЦП: 2
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: до 5.5 В
• Напряжение питания, цифровое: 1.65 В ~ 5.5 В
• Температурный диапазон: -40°C ~ 125°C

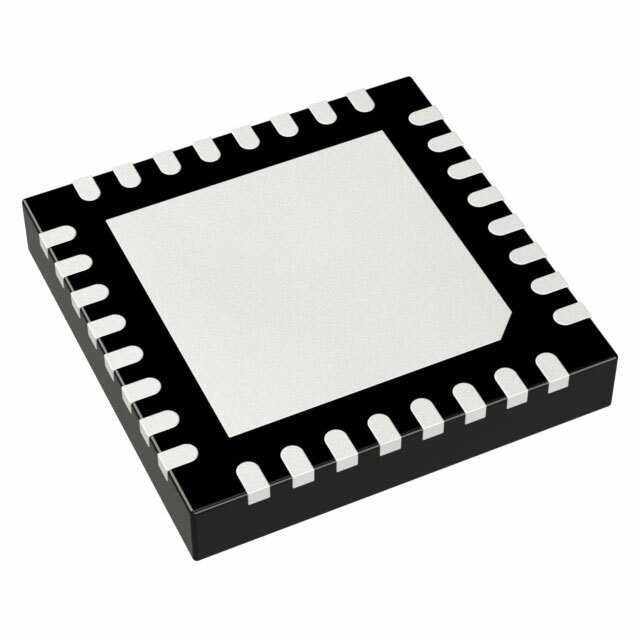

• Корпус/размер: 32-VQFN (5x5 мм)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• ADS8688A от Texas Instruments – АЦП с более широким диапазоном входных напряжений, но несколькими каналами.
• MCP33131 от Microchip – одноканальный 16-битный АЦП с аналогичным разрешением, но проще в применении.
• AD7988-1 от Analog Devices – 16-битный SAR АЦП с уникальными характеристиками для низковольтных приложений.

Этот прибор предоставляет широкие возможности для применения в высокоточных измерительных системах и гарантирует надежную работу в промышленной среде.
