ADS9224RIRHBT от Texas Instruments

Общее описание

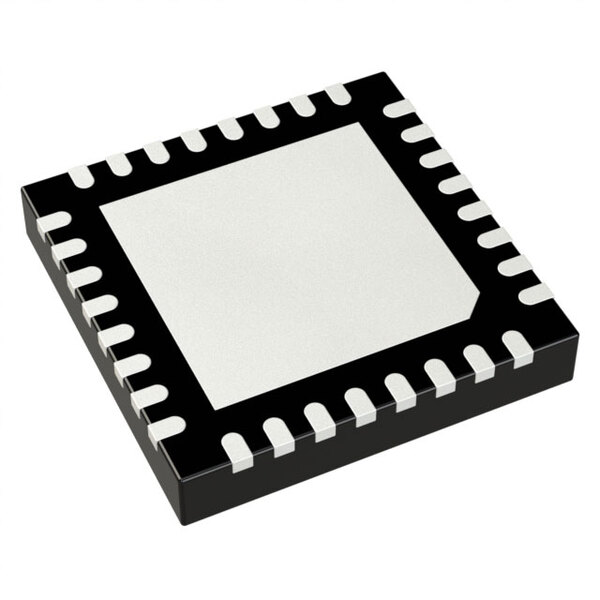

ADS9224RIRHBT — это высокоэффективный 16-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), разработанный производителем Texas Instruments. Он оснащен двумя каналами и способен производить выборку с частотой до 3 миллионов выборок в секунду (3 MSPS). Этот компонент размещен в компактном 32-выводном корпусе VQFN.

Преимущества

• Высокая точность: 16 бит разрешения.
• Быстрая выборка: до 3 MSPS, что позволяет обрабатывать высокочастотные сигналы.
• Два канала: возможность одновременно обрабатывать два входных сигнала.
• Компактный корпус: монтаж в корпусе VQFN (5x5 мм) обеспечивает экономию места на плате.
• Широкий диапазон температур: от -40°C до 125°C, что делает его пригодным для использования в сложных условиях.

Недостатки

• Сложность реализации: требует точной настройки и знаний в области цифровой и аналоговой электроники.
• Потребляемая мощность: требует тщательного управления энергопотреблением в высокочувствительных приложениях.

Типовое использование

• Медицинские приборы: для точных измерений биосигналов.
• Автоматизация и управление: в системах управления промышленными процессами.
• Измерительные приборы: в качестве компонента высокочастотных и высокоточных измерительных систем.
• Коммуникационные системы: для оцифровки радиосигналов.

Рекомендации по применению

• Экранирование: рекомендуется тщательно экранировать устройство для минимизации влияния электромагнитных помех.
• Планировка печатной платы: обеспечение качественного заземления и минимизация помех.
• Согласование: правильный подбор компонентов обвязки для улучшения точности преобразования.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 3 MSPS
• Количество входов: 2 дифференциальных входа
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Питание
• Напряжение питания, аналоговое: 4.5V ~ 5.5V
• Напряжение питания, цифровое: 1.65V ~ 5.5V
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: 32-VQFN (5x5 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Аналоги

• ADS8688A от Texas Instruments: 16-битный 8-канальный SAR ADC.
• AD4003 от Analog Devices: 18-битный 2 MSPS SAR ADC.

Этот компонент является высокопроизводительным и надежным решением для разнообразных приложений, требующих точного аналогово-цифрового преобразования.
